12 Palpeurs 3D 208
12.3 Etalonner des pièces
avec palpeurs 3D
Le palpeur 3D vous permet de calculer:
■ les coordonnées d‘une position et, à partir de là,
■ les cotes et angles sur la pièce
Définir la coordonnée d‘une position sur la pièce
bridée
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du point de
palpage
ú Sélectionner simultanément le sens du palpage et
l‘axe auquel doit se référer la coordonnée:
sélectionner l‘axe avec la touche fléchée
ú Lancer l'opération de palpage: appuyer sur la
touche START CN
La TNC affiche comme point de référence la coordonnée du point
de palpage.
Définir les coordonnées d‘un coin dans le plan
d‘usinage
Calculer les coordonnées d‘un coin tel que décrit au paragraphe
„Coin pris comme point de référence“. La TNC affiche comme point
de référence les coordonnées du coin ayant fait l‘objet d‘une
opération de palpage.

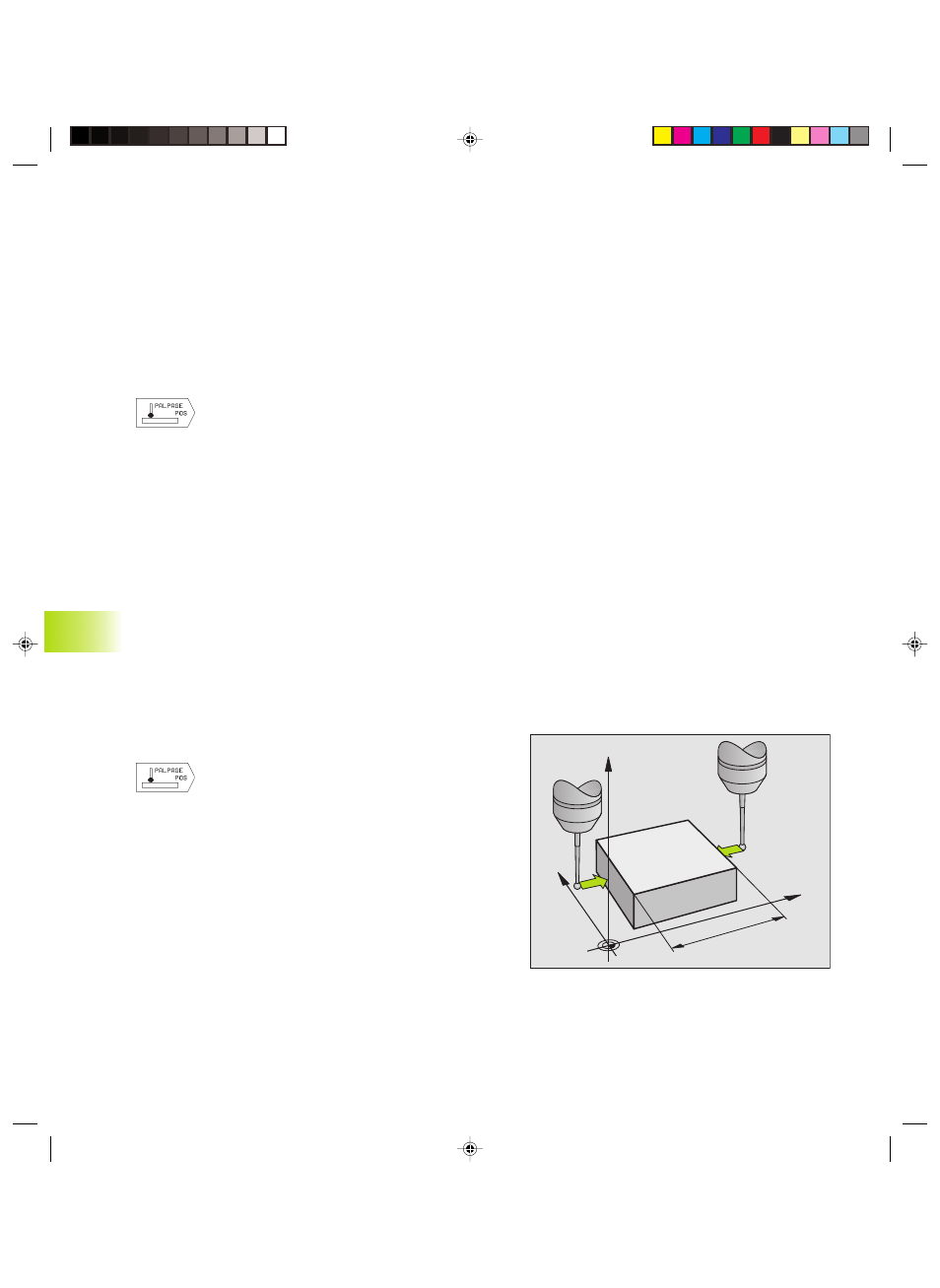

Définir les cotes d‘une pièce
ú Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
ú Positionner le palpeur à proximité du premier point
de palpage A
ú Sélectionner le sens du palpage avec la touche
fléchée
ú Palpage: appuyer sur la touche START CN
ú Noter la valeur affichée comme point de référence
(seulement si le point de référence initialisé
précédemment reste actif)
ú Point de référence: introduire „0“
ú Interrompre le dialogue: appuyer sur la touche END
ú Sélectionner à nouveau la fonction de palpage:
appuyer sur la softkey PALPAGE POS
12.3 Etalonner des pièces avec palpeurs 3D
Y
X
Z
A
B
l
