76 6 Programmation: Programmer les contours

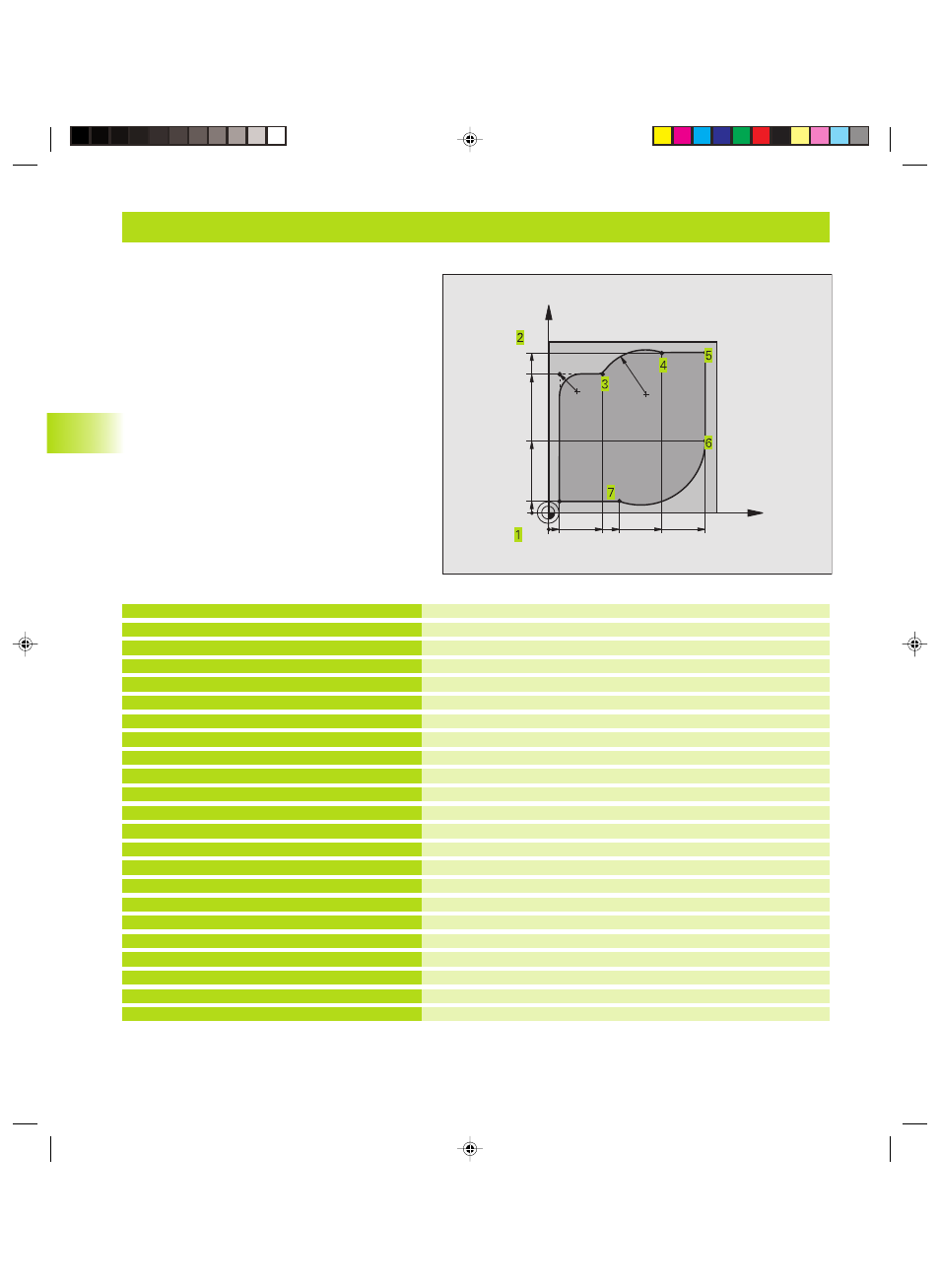

Exemple: Déplacements circulaires en coordonnées cartésiennes
6.4 Cont
our
nag
es – coor
données car
tésiennes
Exemple: Déplacements circulaires en coordonnées cartésiennes
0 BEGIN PGM 20 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-20 Y-20 R0 F MAX
7 L Z-5 R0 F1000 M3
8 L X+5 Y+5 RL F300
9 RND R2
10 L Y+85
11 RND R10 F150
12 L X+30
13 CR X+70 Y+95 R+30 DR-
14 L X+95
15 L Y+40
16 CT X+40 Y+5
17 L X+5
18 RND R2
19 L X-20 Y-20 R0 F1000
20 L Z+250 R0 F MAX M2
21 END PGM 20 MM
Définition de la pièce brute pour simulation graphique de l‘usinage
Définition d‘outil dans le programme
Appel d‘outil avec axe de broche et vitesse de rotation broche
Dégager l‘outil dans l‘axe de broche en avance rapide FMAX
Pré-positionner l‘outil
Aller à la profondeur d‘usinage avec avance F = 1000 mm/min.
Aborder le contour au point 1
Approche en douceur sur un cercle dont R=2 mm
Point 2: première droite pour angle 2
Insérer un rayon R = 10 mm, avance: 150 mm/min.
Aborder le point 3: point initial du cercle avec CR
Aborder le point 4: point final du cercle avec CR, rayon 30 mm
Aborder le point 5
Aborder le point 6
Aborder le point 7: point final du cercle, arc de cercle avec raccord.
tangentiel au point 6, la TNC calcule automatiquement le rayon
Aborder le dernier point du contour 1
Sortie en douceur sur un cercle dont R=2 mm
Dégager l'outil dans le plan d'usinage
Dégager l'outil dans l'axe de broche, fin du programme
X
Y
95 5
95
5
85
40
40 30 70
R10
R30
