99 TNC 310 HEIDENHAIN

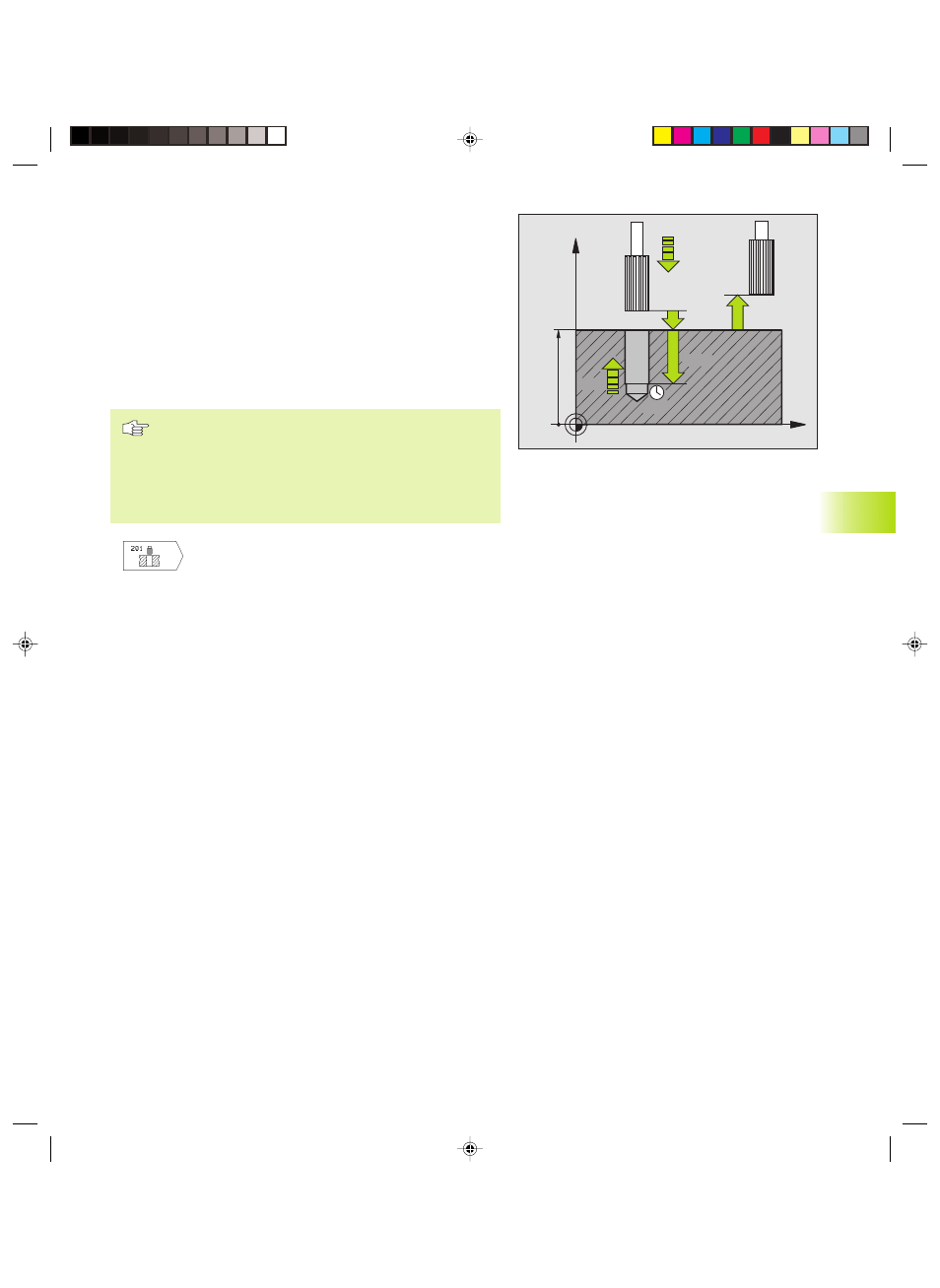

ALESAGE A L'ALESOIR (cycle 201)
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche introduite, au-dessus de la
surface de la pièce
2 Suivant l'avance F introduite, l‘outil alèse jusqu‘à la profondeur
programmée
3 Au fond du trou, l‘outil exécute une temporisation (si
programmée)
4 Pour terminer, la TNC rétracte l‘outil suivant l'avance F à la
distance d'approche puis, de là, au saut de bride – si celui-ci est
programmé – avec FMAX
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
ú Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre
la surface de la pièce et le fond du trou
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir,
en mm/min.
ú Temporisation au fond Q211: durée en secondes
de rotation à vide de l'outil au fond du trou
ú Avance retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec avance
alésage à l'alésoir
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Cycles de perçage
