12 Palpeurs 3D 204
X
Y
PA
X
Y
A B

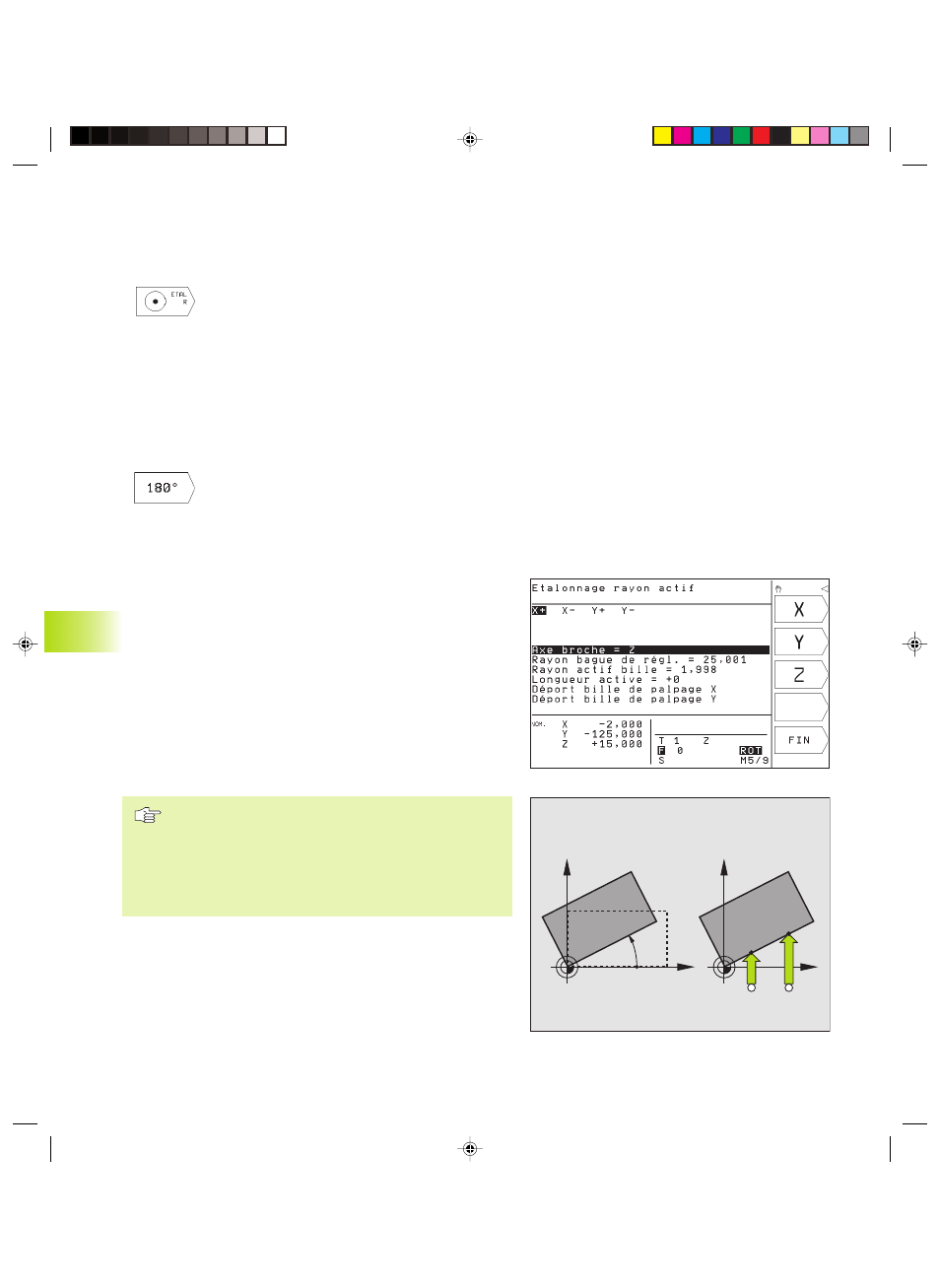

Vous effectuez la mesure du désaxage du palpeur après avoir
étalonné le rayon effectif de la bille de palpage.
ú Positionner la bille de palpage en mode MANUEL, dans l‘alésage
de la bague de réglage
ú Sélectionner la fonction d‘étalonnage du rayon de
la bille de palpage et du désaxage du palpeur:
appuyer sur la softkey ETAL. R
ú Sélectionner l'axe d'outil. Introduire le rayon de la
bague de réglage
ú Palpage: appuyer 4 x sur la touche START CN. Le
palpeur 3D palpe dans chaque direction une
position de l‘alésage et calcule le rayon effectif de
la bille
ú Si vous désirez quitter la fonction d‘étalonnage,
appuyez sur la softkey FIN
ú Définir le désaxage de la bille de palpage: appuyer
sur la softkey „180°“. La TNC fait pivoter le palpeur
de 180°
ú Palpage: appuyer 4 x sur la touche START CN. Le
palpeur 3D palpe dans chaque direction une
position de l‘alésage et calcule le désaxage du
palpeur.
Afficher les valeurs d‘étalonnage
La TNC mémorise la longueur et le rayon effectifs ainsi que la
valeur de désaxage du palpeur et les prendra en compte lors des
utilisations ultérieures du palpeur 3D. Pour afficher les valeurs
mémorisées, appuyez sur ETAL. L et ETAL. R.
Compenser le désaxage de la pièce
La TNC peut compenser mathématiquement un désaxage de la
pièce au moyen d‘une „rotation de base“.
Pour cela, la TNC initialise l‘angle de rotation à l‘angle qu‘une
surface de la pièce doit former avec l‘axe de référence angulaire du
plan d'usinage. Cf. figure en bas et à droite.
Pour mesurer le désaxage de la pièce, sélectionner le
sens de palpage de manière à ce qu‘il soit toujours
perpendiculaire à l‘axe de référence angulaire.
Dans le déroulement du programme et pour que la
rotation de base soit calculée correctement, vous devez
programmer les deux coordonnées du plan d‘usinage
dans la première séquence du déplacement.
12.1 Cycles de palpage en mode Manuel
