22
3.1 Programmation et exécution de séquences de positionnement simples
3 Positionnement avec introduction manuelle
3.1 Programmation et exécution de
séquences de positionnement
simples
Pour des opérations simples d'usinage ou pour le
prépositionnement de l'outil, on utilise le mode Positionnement
avec introduction manuelle. Pour cela, vous pouvez introduire un
petit programme en Texte clair HEIDENHAIN et l'exécuter
directement. Les cycles de la TNC peuvent être appelés à cet effet.
Le programme est mémorisé dans le fichier $MDI. L‘affichage d‘état
supplémentaire peut être activé en mode Positionnement avec
introduction manuelle.
Sélectionner le mode Positionnement avec
introduction manuelle. Programmer au choix le
fichier $MDI
Lancer le programme: touche START externe
Restrictions:
Les fonctions suivantes ne sont pas disponibles:
- Correction rayon d'outil
- Graphisme de programmation
- Fonctions de palpage programmables
- Sous-programmes, répétitions de parties de
programme
- Fonctions de contournage CT, CR, RND et CHF
- Cycle 12 PGM CALL

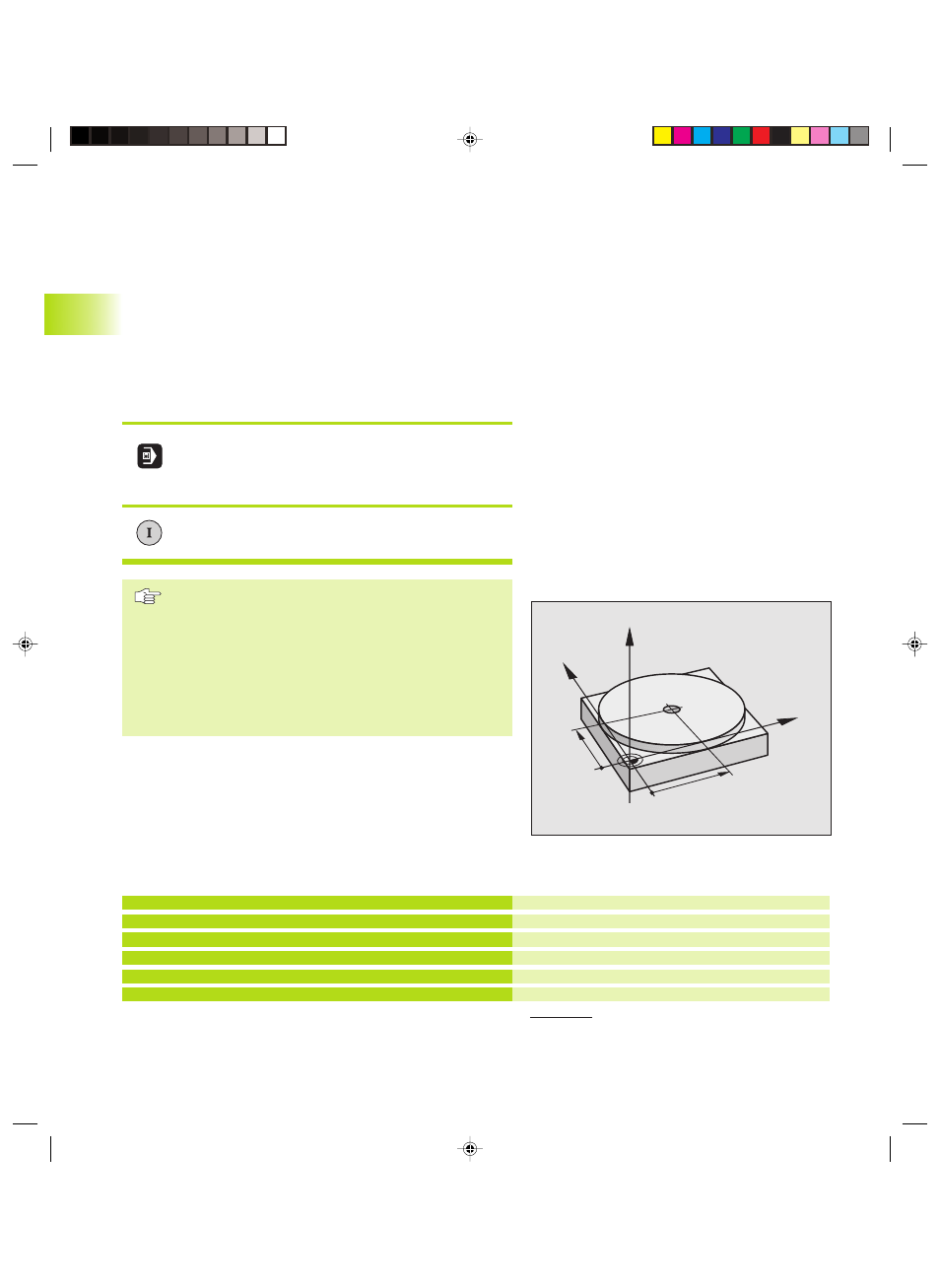

Exemple 1
Une seule pièce doit comporter un trou profond de 20 mm. Après
avoir bridé et dégauchi la pièce, puis initialisé le point de référence,
le trou peut être programmé en quelques lignes, puis usiné.
L'outil est pré-positionné tout d'abord au dessus de la pièce à l'aide
de séquences L (droites), puis positionné à une distance
d'approche de 5 mm au-dessus du trou. Celui-ci est ensuite usiné à
l‘aide du cycle 1 PERCAGE PROFOND.
0 BEGIN PGM $MDI MM
1 TOOL DEF 1 L+0 R+5
2 TOOL CALL 1 Z S2000
3 L Z+200 R0 FMAX
4 L X+50 Y+50 R0 FMAX M3
Y
X
Z
50
50
Out = outil
définir out: outil zéro, rayon 5
appeler out: axe d‘outil Z,
vitesse de rotation broche 2000 tours/min.
dégager out (FMAX = avance rapide)
pos. out (FMAX) au-dessus du trou, marche broche
