71 TNC 310 HEIDENHAIN
6.4 Cont
our
nag
es – coor
données car
tésiennes

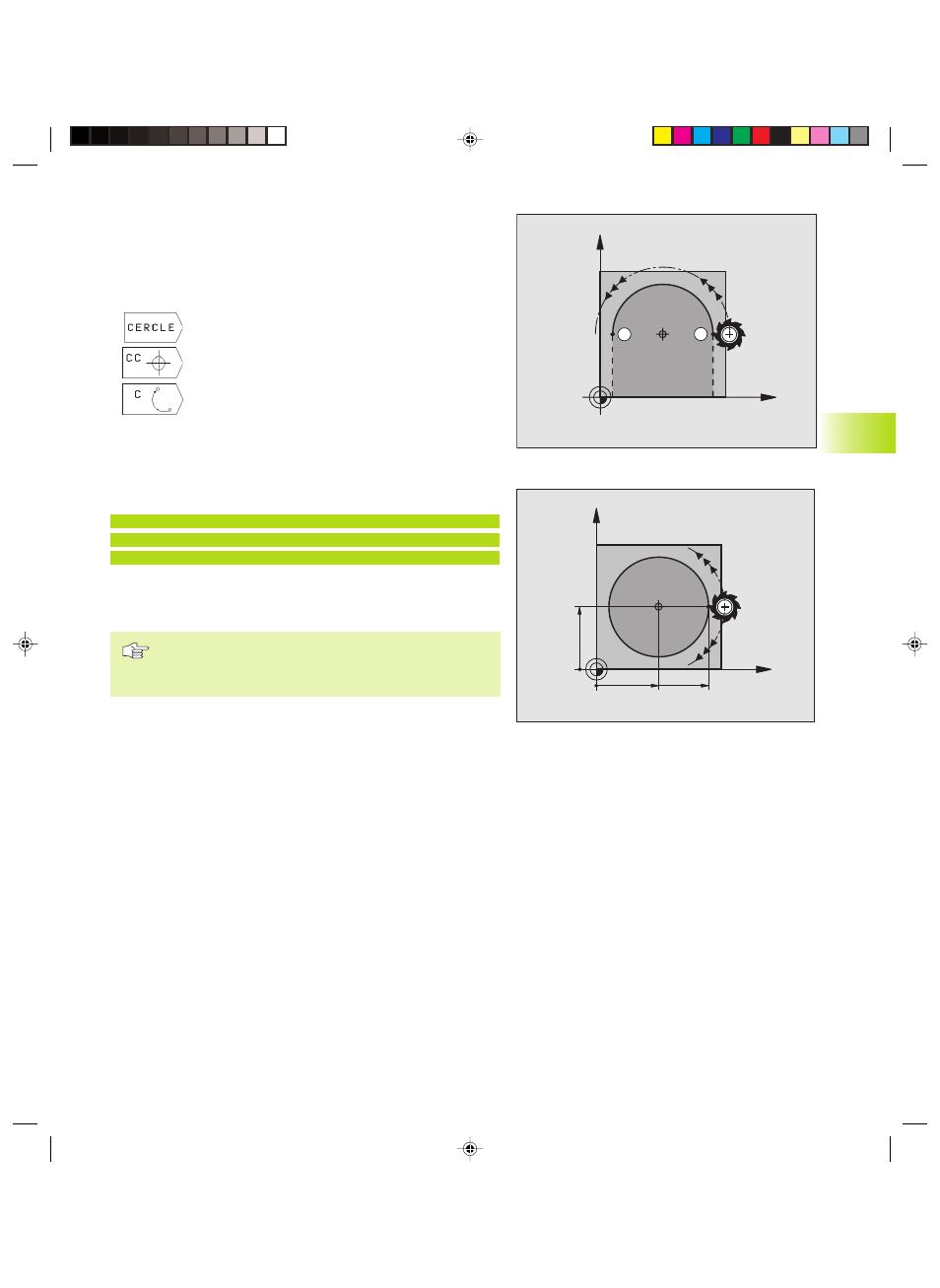

Trajectoire circulaire C autour du centre de cercle CC
Définissez le centre CC avant de programmer la trajectoire
circulaire C. La dernière position d‘outil programmée avant la
séquence C correspond au point initial de la trajectoire circulaire.
ú Déplacer l‘outil sur le point initial de la trajectoire circulaire
ú Sélectionner les fonctions de cercles: appuyer sur
la softkey „CERCLE“ (2ème menu de softkeys)
ú Introduire les coordonnées du centre du cercle
ú Coordonnées du point final de l'arc de cercle
ú Sens de rotation DR
Si nécessaire:
ú Avance F
ú Fonction auxiliaire M
Exemple de séquences CN
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Cercle entier
Pour le point final, programmez les mêmes coordonnées que celles
du point initial.
Le point initial et le point final du déplacement circulaire
doivent se situer sur la trajectoire circulaire.
Tolérance d'introduction: jusqu'à 0,016 mm. X
Y
25 45
25
CC
DR+
DR–
S E
X
Y
CC
6.4 Cont
our
nag
es – coor
données car
tésiennes
