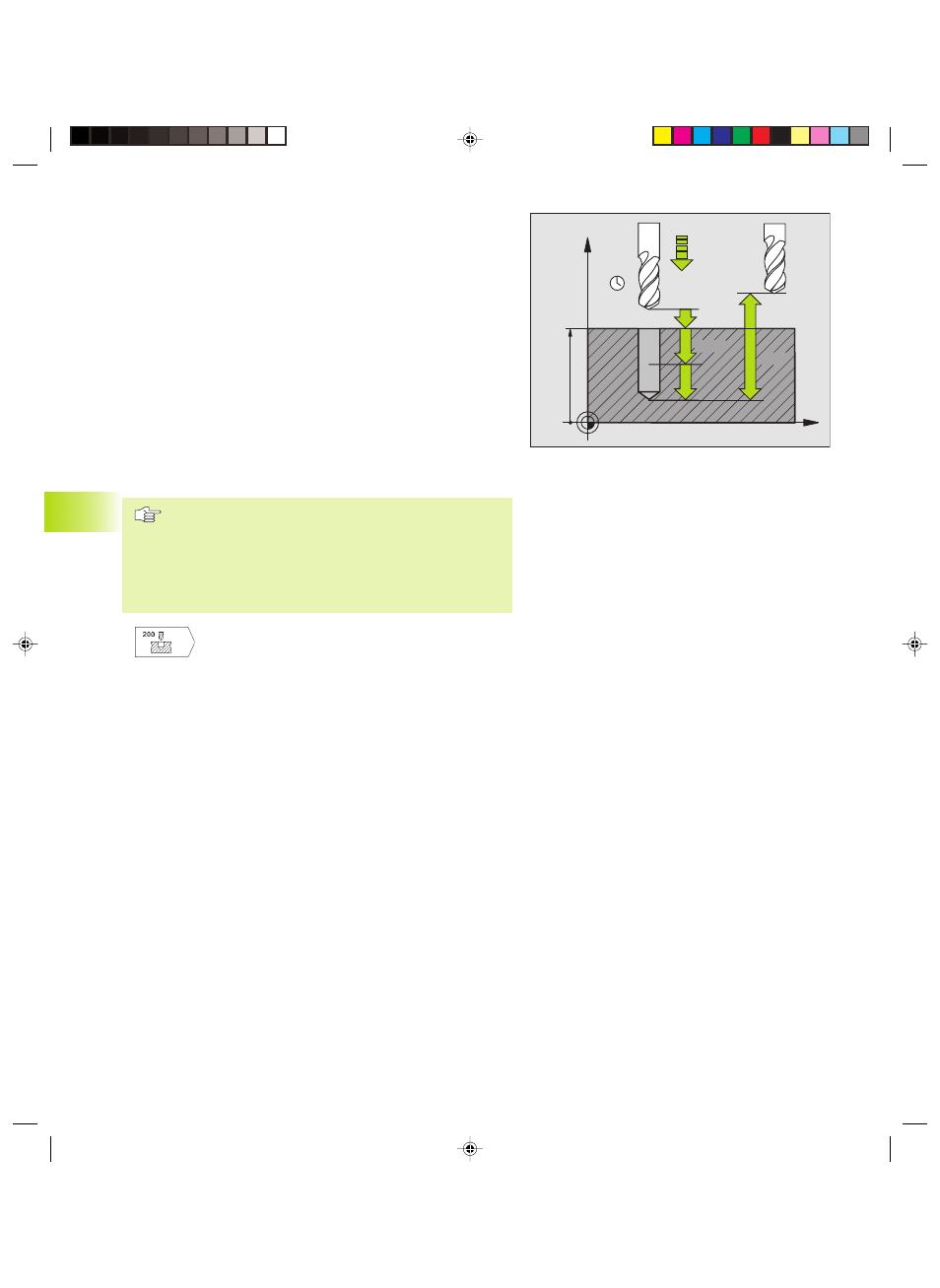

PERCAGE (cycle 200)
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide
FMAX, à la distance d'approche au-dessus de la surface de la pièce
2 Suivant l'avance F programmée, l'outil perce jusqu‘à la première
profondeur de passe
3 La TNC rétrace l‘outil avec FMAX à la distance d'approche,
exécute une temporisation - si celle-ci est programmée - puis le
déplace à nouveau avec FMAX à la distance d'approche au-dessus
de la première profondeur de passe
4 Selon l'avance F programmée, l‘outil perce ensuite une autre
profondeur de passe
5 La TNC répète ce processus (2 à 4) jusqu‘à ce que l‘outil ait atteint
la profondeur de perçage programmée
6 Partant du fond du trou, l‘outil se déplace avec FMAX jusqu‘à la
distance d'approche ou – si celui-ci est programmé – jusqu‘au
saut de bride
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon R0.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
ú Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
ú Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du
foret)
ú Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/
min.
ú Profondeur de passe Q202 (en incrémental):
distance parcourue par l‘outil en une passe. L'outil
se déplace en une passe à la profondeur lorsque:
■ Prof. de passe égale à la profondeur
■ Prof. de passe supérieure à la profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú Temporisation en haut Q210: durée en secondes
de rotation à vide de l‘outil à la distance d'approche
après que la TNC l'ait rétracté du trou pour le
débridage.
ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
