8 Programmation: Cycles 146
X
Y
Z
8.7 Cycles spéciaux

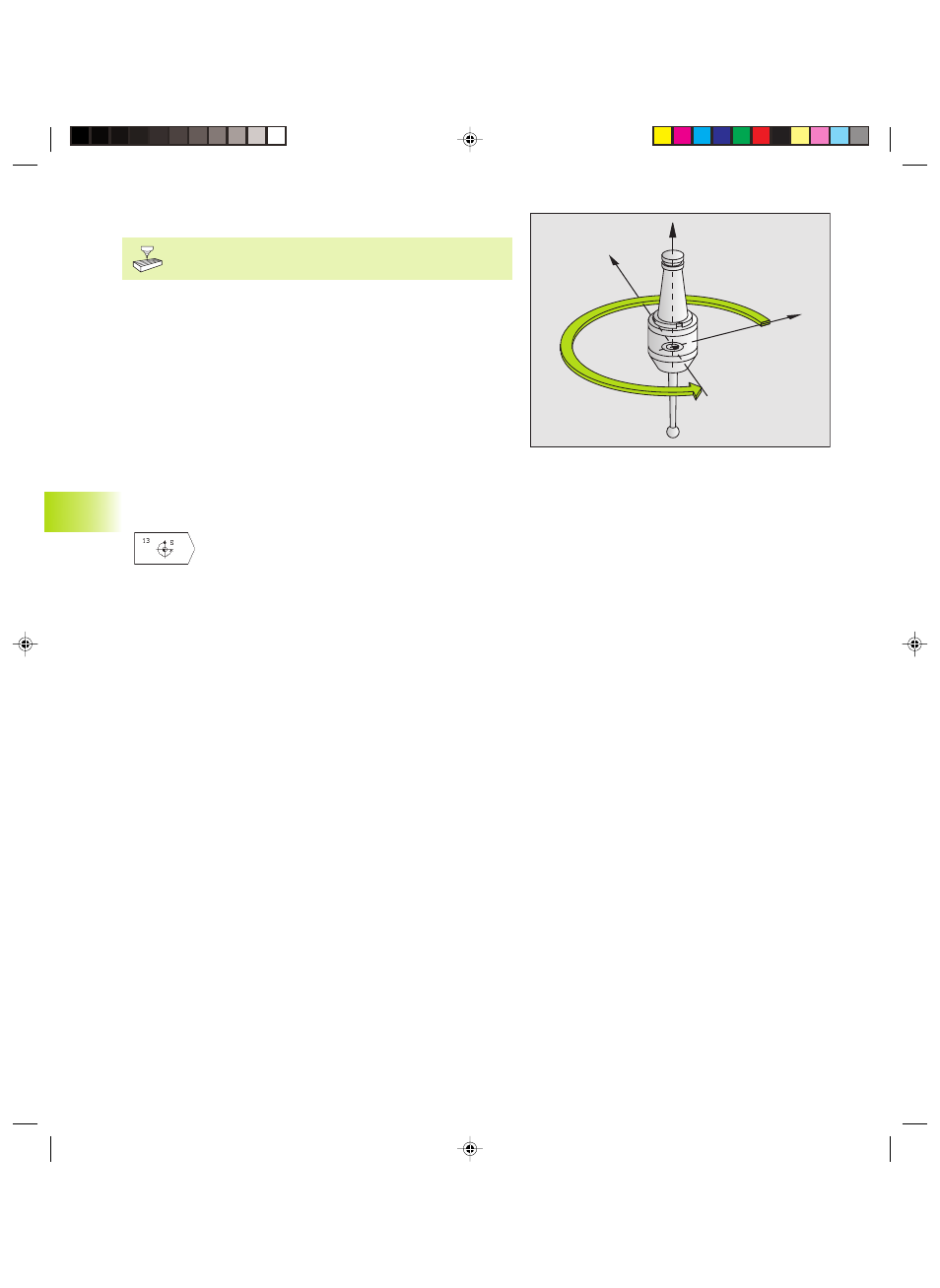

ORIENTATION BROCHE(cycle 13)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le cycle 13.
La TNC est en mesure de commander tel un 4ème axe la broche
principale d‘une machine-outil et de l‘orienter à une position
angulaire donnée.
L‘orientation broche est nécessaire, par exemple,
■ pour le réglage de la fenêtre émettrice-réceptrice de systèmes de
palpage 3D avec transmission infra-rouge
Effet
La position angulaire définie dans le cycle est positionnée par la
TNC par programmation de M19.
Si vous programmez M19 sans avoir défini préalablement le cycle
13, la TNC positionne alors la broche principale à une valeur
angulaire définie dans un paramètre-machine (cf. manuel de la
machine).
ú Angle d'orientation: introduire l‘angle se rapportant
à l‘axe de référence angulaire du plan d‘usinage
Plage d‘introduction 0 à 360°
Finesse d‘introduction 0,1°
