28

4 Programmation: Principes de base, gestion de fichiers, aides à la programmation

Coordonnées polaires

Si le plan d'usinage est coté en coordonnées cartésiennes,
élaborez aussi votre programme d'usinage en coordonnées
cartésiennes.
En revanche, lorsque des pièces comportent des arcs de cercle ou
des indications angulaires, il est souvent plus simple de définir les
positions en coordonnées polaires.

Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne décrivent les positions que dans un plan.
Les coordonnées polaires ont leur point zéro sur le pôle CC (CC =
circle centre; de l‘anglais: centre de cercle). De cette manière, une
position dans un plan est définie sans ambiguité par

Rayon en coordonnées polaires: distance entre le pôle CC et la
position

Angle en coordonnées polaires: angle formé par l‘axe de
référence angulaire et la ligne reliant le pôle CC et la position.

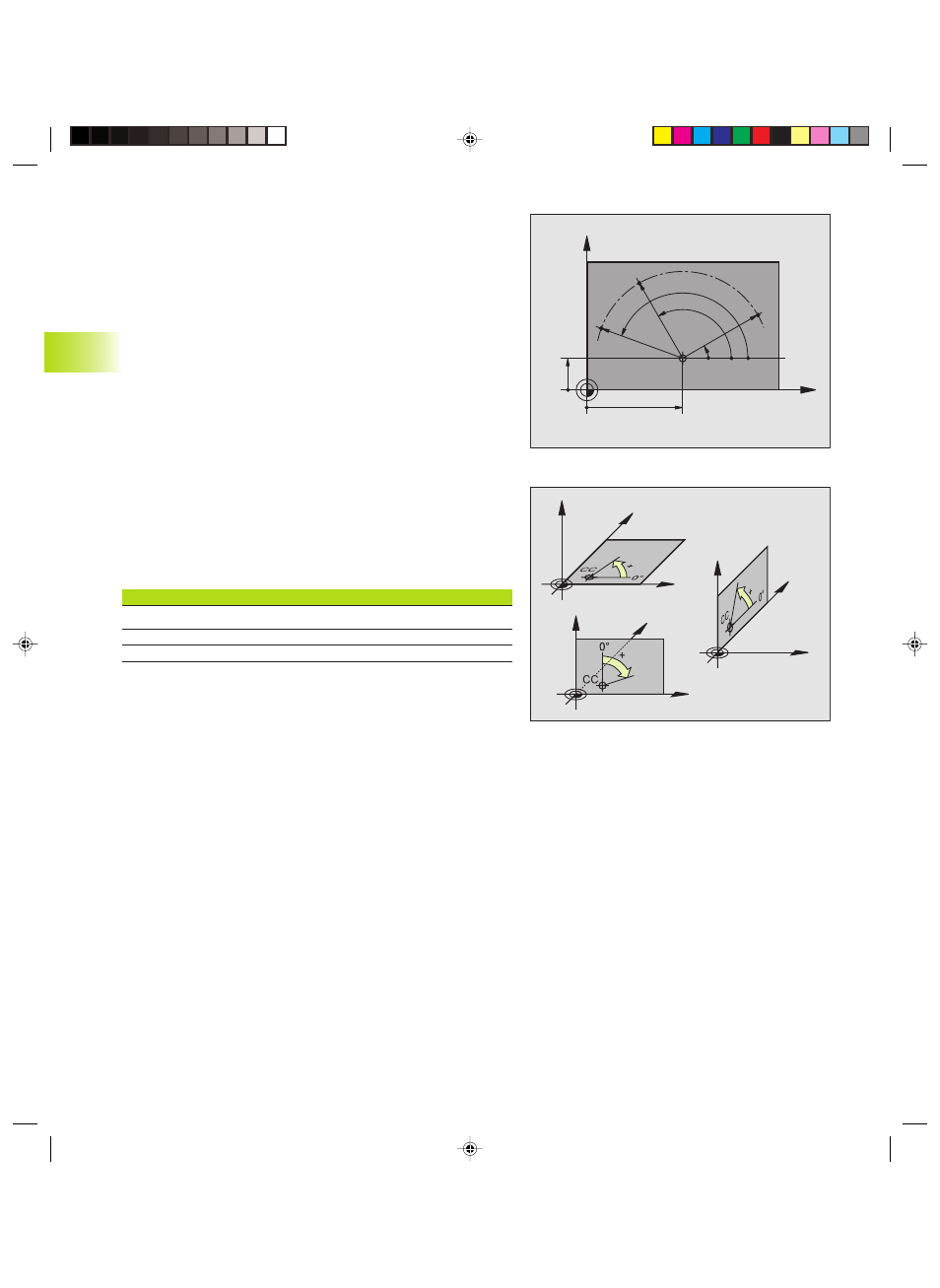

Cf. figure en bas et à droite.

Définition du pôle et de l'axe de référence angulaire
Dans le système de coordonnées cartésiennes, vous définissez le
pôle au moyen de deux coordonnées dans l‘un des trois plans.
L‘axe de référence angulaire pour l‘angle polaire PA est ainsi défini
sans ambiguité.

Coordonnées polaires (plan)

Axe de référence angulaire

XY

+X

YZ

+Y

ZX

+Z

4.1 Pr

incipes de base

X

Y

30

10

CC

PR

PA

1

PA

2

PR

PR

PA

3

X

Z

Y

X

Z

Y

X

Z

Y
