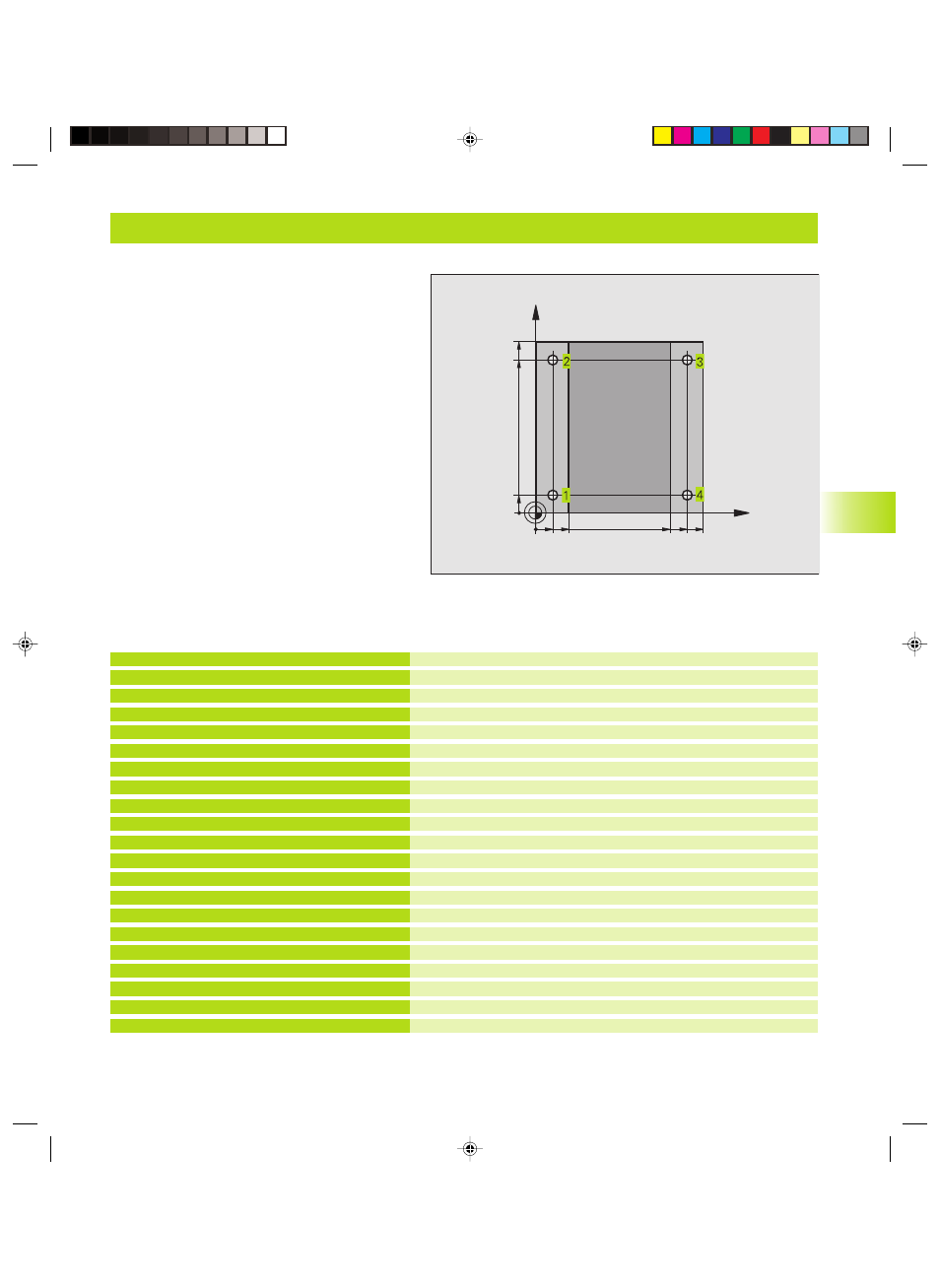

Exemple: Cycles de perçage
8.2 Cycles de perçage
X
Y
20
10
100
100
10
90
90 80
Définition de la pièce brute
Définition de l'outil
Appel de l'outil
Dégager l‘outil
Définition du cycle
Distance d'approche
Profondeur
Avance de perçage
Passe
Temporisation en haut
Coordonnée surface
Saut de bride
Aborder le trou 1, marche broche
Appel du cycle
Aborder le trou 2, appel du cycle
Aborder le trou 3, appel du cycle
Aborder le trou 4, appel du cycle
Dégager l‘outil, fin du programme
0 BEGIN PGM 200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+3
4 TOOL CALL 1 Z S4500
5 L Z+250 R0 F MAX
6 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGEE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=-10 ;COORD. SURFACE PIECE
Q204=20 ;SAUT DE BRIDE
7 L X+10 Y+10 R0 F MAX M3
8 CYCL CALL
9 L Y+90 R0 F MAX M99
10 L X+90 R0 F MAX M99
11 L Y+10 R0 F MAX M99
12 L Z+250 R0 F MAX M2
13 END PGM 200 MM
