46 5 Programmation: Outils
5.2 Données d'outils

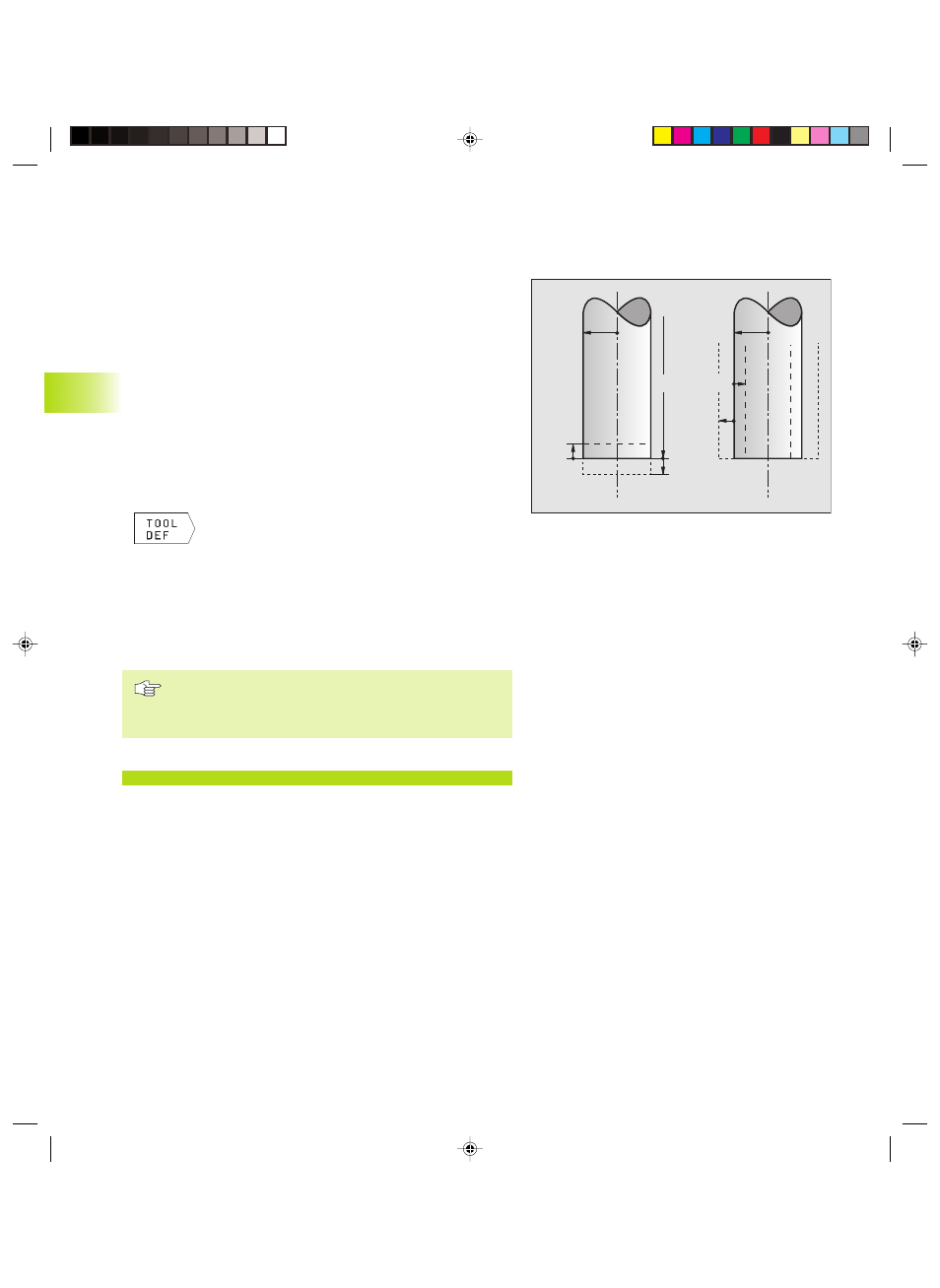

DR<0
DR>0
DL<0
R
DL>0
L
R
Rayon d‘outil R
Introduisez directement le rayon d‘outil R.
Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DR>0) et
une valeur Delta négative, à une réduction d'épaisseur (DR<0). Vous
introduisez les valeurs Delta lors de la programmation de l'appel
d'outil avec TOOL CALL.
Plage d‘introduction: Les valeurs Delta ne doivent pas excéder
± 99,999 mm.
Introduire les données d'outils dans le programme
Pour un outil donné, vous définissez une fois dans une séquence
TOOL DEF le numéro, la longueur et le rayon d‘un outil:
ú Sélectionner la définition d‘outil: appuyer sur la
touche TOOL DEF
ú Introduire le numéro d'outil: pour désigner l‘outil
sans ambiguité. Si le tableau d'outil est actif,
introduire des numéros d'outils supérieurs à 99
(ceci dépend de PM7260)
ú Introduire la longueur d'outil: valeur de correction
pour la longueur
ú Introduire le rayon d'outil
Pendant le dialogue, vous pouvez prélever directement
dans l'affichage de positions les valeurs de longueur et
de rayon à l'aide des softkeys „POS.ACT. X, POS.ACT. Y ou
POS.ACT. Z“.
Exemple de séquence CN
4 TOOL DEF 5 L+10 R+5
