.3 Modes de f
onctionnement
1 Introduction
Panneau de commande

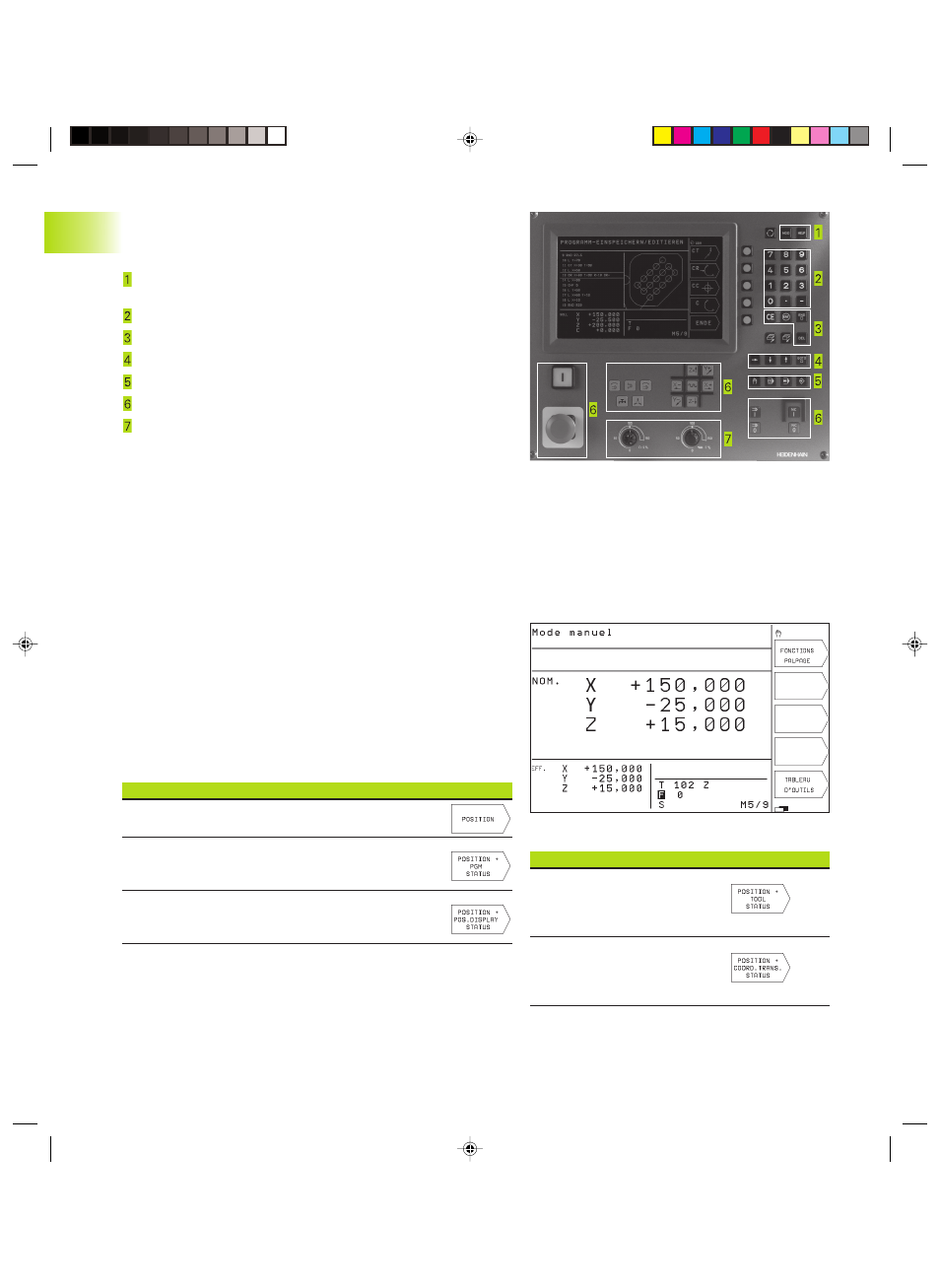

La figure de droite illustre les touches du panneau de commande
regroupées selon leur fonction:
Fonction MOD,
fonction HELP
Introduction numérique
Touches de dialogue
Touches fléchées et instruction de saut GOTO
Modes de fonctionnement
Touches machine
Potentiomètres d'avance/de broche
Les fonctions des différentes touches sont regroupées sur la
première page de rabat. La fonction exacte des touches machine,
START CN par ex., est également décrite dans le manuel de la
machine.
1.3 Modes de fonctionnement
Pour les différentes fonctions et phases opératoires nécessaires à
la fabrication d'une pièce, la TNC dispose des modes suivants:
Mode Manuel et Manivelle électronique
Le réglage des machines s'effectue en mode Manuel. Ce mode
permet de positionner les axes de la machine manuellement ou
pas-à-pas. Vous pouvez initialiser les points de référence de la
manière usuelle, par affleurement, ou bien à l'aide du palpeur à
commutation TS 220. Dans ce mode de fonctionnement, la TNC
participe également au déplacement manuel des axes de la
machine à l'aide d'une manivelle électronique HR.
Softkeys pour le partage de l'écran
Fenêtre Softkey
Positions
à gauche: positions, à droite,
généralités sur le programme
à gauche: positions, à droite: positions
et coordonnées
Fenêtre Softkey
à gauche: positions, à droite:
informations sur
les outils
à gauche: positions, à droite:
conversions
de coordonnées
