39 TNC 310 HEIDENHAIN

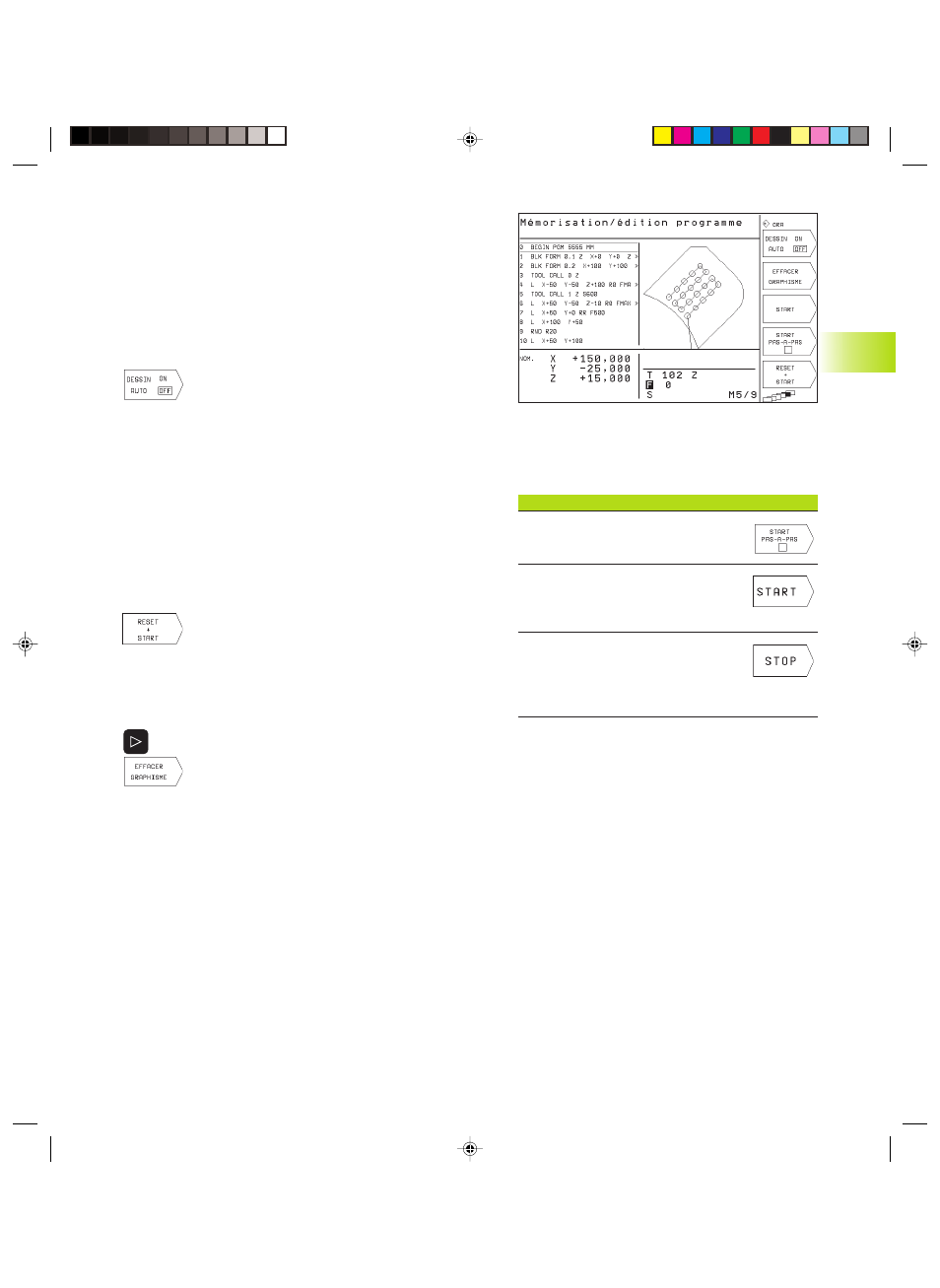

4.4 Graphisme de programmation
Pendant que vous élaborez un programme, la TNC peut afficher le
graphisme du contour programmé.
Déroulement/pas de déroulement du graphisme de
programmation
ú Commuter sur le partage de l'écran avec le programme à gauche
et le graphisme à droite: appuyer sur la touche pour définir la
répartition de l'écran et sur la softkey PGM + GRAPHISME
ú Mettre la softkey DESSIN AUTO sur ON. Pendant
que vous introduisez les lignes du programme, la
TNC affiche dans la fenêtre du graphisme de droite
chaque déplacement de contournage programmé.
Si le graphisme ne doit pas être affiché, mettez la softkey DESSIN
AUTO sur OFF.
DESSIN AUTO sur ON ne dessine pas les répétitions de parties de
programme.
Elaboration du graphisme de programmation pour
un programme existant
ú A l‘aide des touches fléchées, sélectionnez la séquence jusqu‘à
laquelle le graphisme doit être créé ou appuyez sur GOTO et
introduisez directement le numéro de la séquence choisie
ú Elaborer le graphisme: appuyer sur la softkey
RESET + START
Autres fonctions: cf. tableau de droite.
Effacer le graphisme
ú Commuter le menu de softkeys: cf. figure de droite
ú Effacer le graphisme: appuyer sur la softkey
EFFACER GRAPHISME
Fonctions graph. programmation Softkey
Créer graphisme de
programmation pas-à-pas
Créer graphisme programmation
complet ou le compléter
après RESET + START
Stopper graphisme de programmation
Cette softkey n‘apparaît que lorsque
la TNC créé un graphisme de
programmation
4.4 Graphisme de programmation
