ú Coordonnée surface pièce Q203 (en absolu):
coordonnée de la surface de la pièce
ú Saut de bride Q204 (en incrémental): coordonnée
dans l‘axe de broche excluant toute collision entre
l‘outil et la pièce (matériels de bridage)
ú Centre 1er axe Q216 (en absolu): centre du tenon dans
l'axe principal du plan d'usinage
ú Centre 2ème axe Q217 (en absolu): centre du tenon
dans l'axe auxiliaire du plan d'usinage
ú Longueur 1er côté Q218 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage
ú Longueur 2ème côté Q219 (en incrémental): longueur
du tenon parallèle à l'axe auxiliaire du plan d'usinage
ú Rayon d'angle Q220: rayon de l'angle du tenon
ú Surépaisseur 1er axe Q221(en incrémental):
surépaisseur dans l'axe principal du plan d'usinage; se
réfère à la longueur du tenon Elle n'est prise en
compte par la TNC que pour le calcul du pré-
positionnement

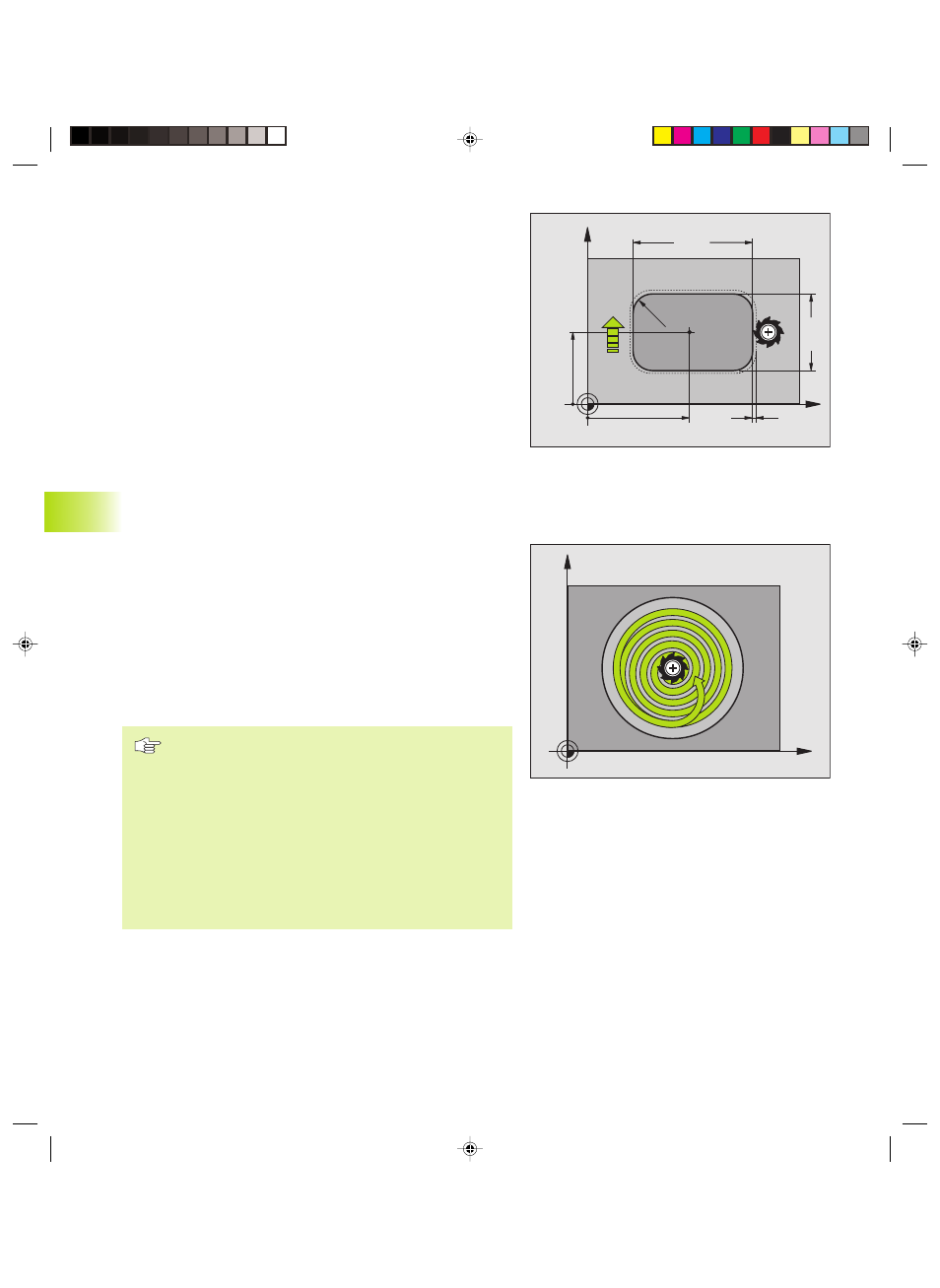

POCHE CIRCULAIRE (cycle 5)
1 L‘outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Suivant l'avance F, l'outil décrit ensuite la trajectoire en forme de
spirale représentée sur la figure de droite; en ce qui concerne la
passe latérale k, reportez-vous au cycle 4 FRAISAGE DE POCHE.
3 Ce processus est répété jusqu'à ce que la profondeur soit
atteinte
4 Pour terminer, la TNC rétracte l‘outil à la position initiale
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre de la poche) dans le plan d'usinage avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Utiliser une fraise à denture frontale (DIN 844) ou
effectuer un pré-perçage au centre de la poche.
