8 Programmation: Cycles

136

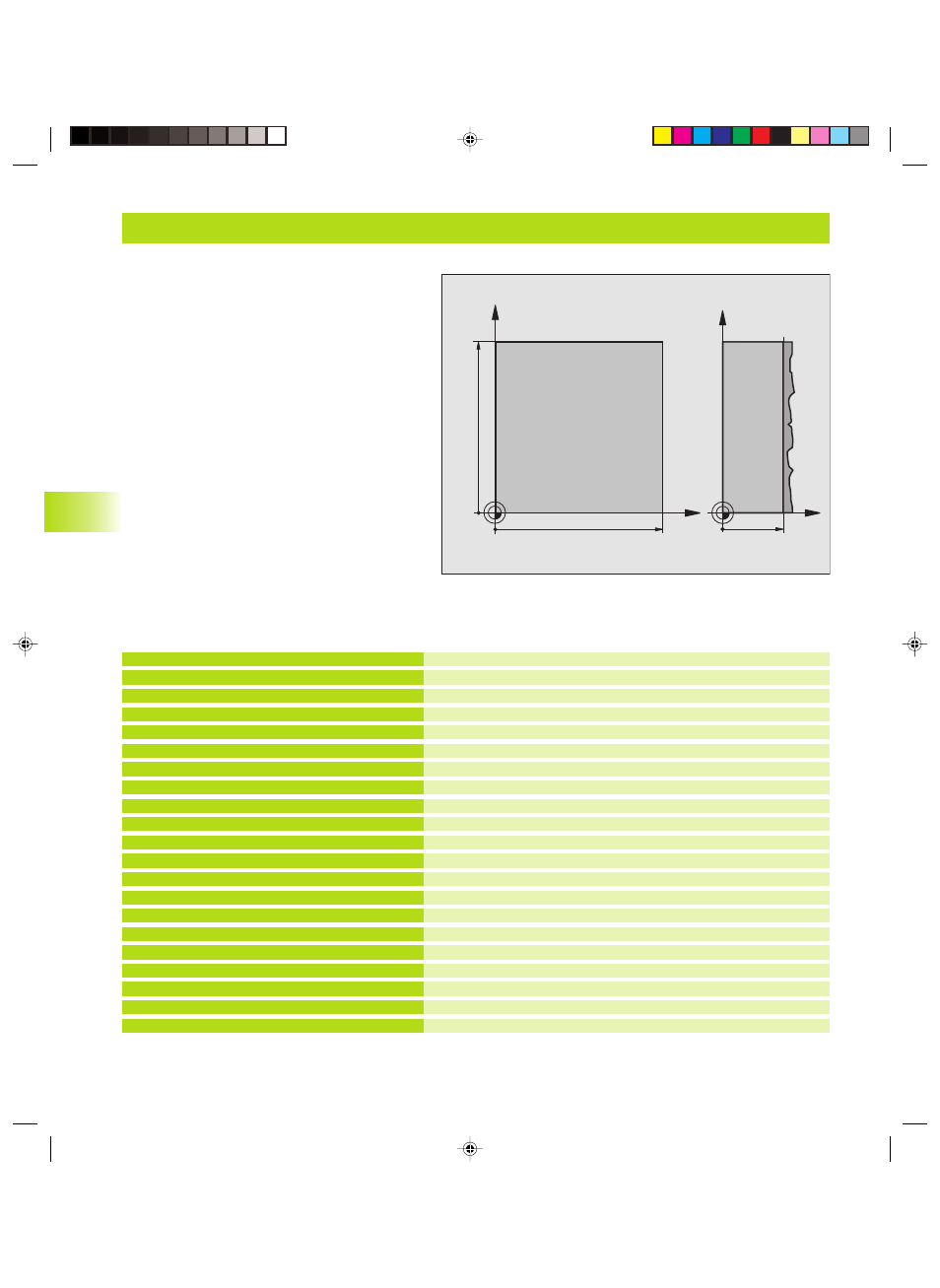

Exemple: Usinage ligne-à-ligne

Définition de la pièce brute

Définition de l'outil

Appel de l'outil

Dégager l‘outil

Définition du cycle Usinage ligne-à-ligne

Point initial axe X

Point initial axe Y

Point initial axe Z

Longueur 1er côté

Longueur 2ème côté

Nombre de coupes

Avance plongée en profondeur

Avance de fraisage

Avance passe transversale

Distance d'approche

Pré-positionnement à proximité du point initial

Appel du cycle

Dégager l‘outil, fin du programme

0 BEGIN PGM 230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
4 TOOL CALL 1 Z S3500
5 L Z+250 R0 F MAX
6 CYCL DEF 230 LIGNE-A-LIGNE
Q225=+0 ;PT INITIAL 1er AXE
Q226=+0 ;PT INITIAL 2ème AXE
Q227=+35 ;P INITIAL 3ème AXE
Q218=100 ;1ER COTE
Q219=100 ;2EME COTE
Q240=25 ;NOMBRE DE COUPES
Q206=250 ;AVANCE PLONGEE PROF.
Q207=400 ;AVANCE FRAISAGE
Q209=150 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
7 L X-25 Y+0 R0 F MAX M3
8 CYCL CALL
9 L Z+250 R0 F MAX M2
10 END PGM 230 MM

8.5 Cycles d'usinage ligne-à-ligne

X

Y

100

100

Z

Y

35
