94 Chapitre 3 - Maintenance OCP 42/OCP 50
Accès aux différents éléments
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur

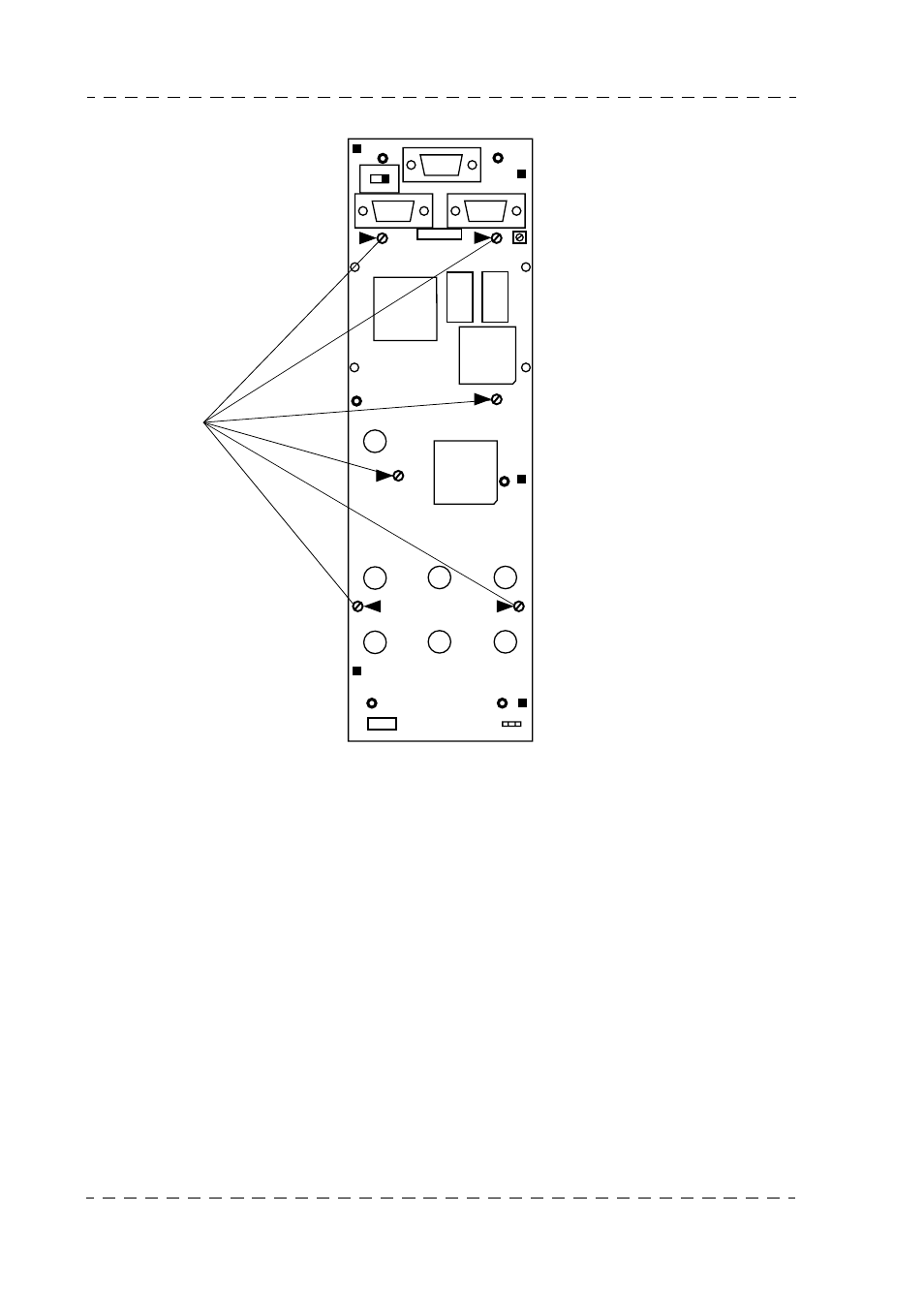

3.1.4.2 - Cartes "TOP KEYBOARD" et "BOTTOM KEYBOARD"
• Déposer la carte "MPU BOARD".
• Pour déposer la carte "TOP KEYBOARD" dévisser ses 2 entretoises de fixation.
• Pour déposer la carte "BOTTOM KEYBOARD" dévisser ses 4 entretoises de fixation.
J3
J1 J2
J14
Z100
Z200
Z130
TP4
TP2
TP1
TP3
TP5
J12
J13
Z120 Z110
R1
Vis de fixation
