Chapitre 2 - Exploitation OCP 42/OCP 50 71
Description des voyants
THOMSON OCP 42/OCP 50
Manuel utilisateur
B1500M24LA
Septembre 2000

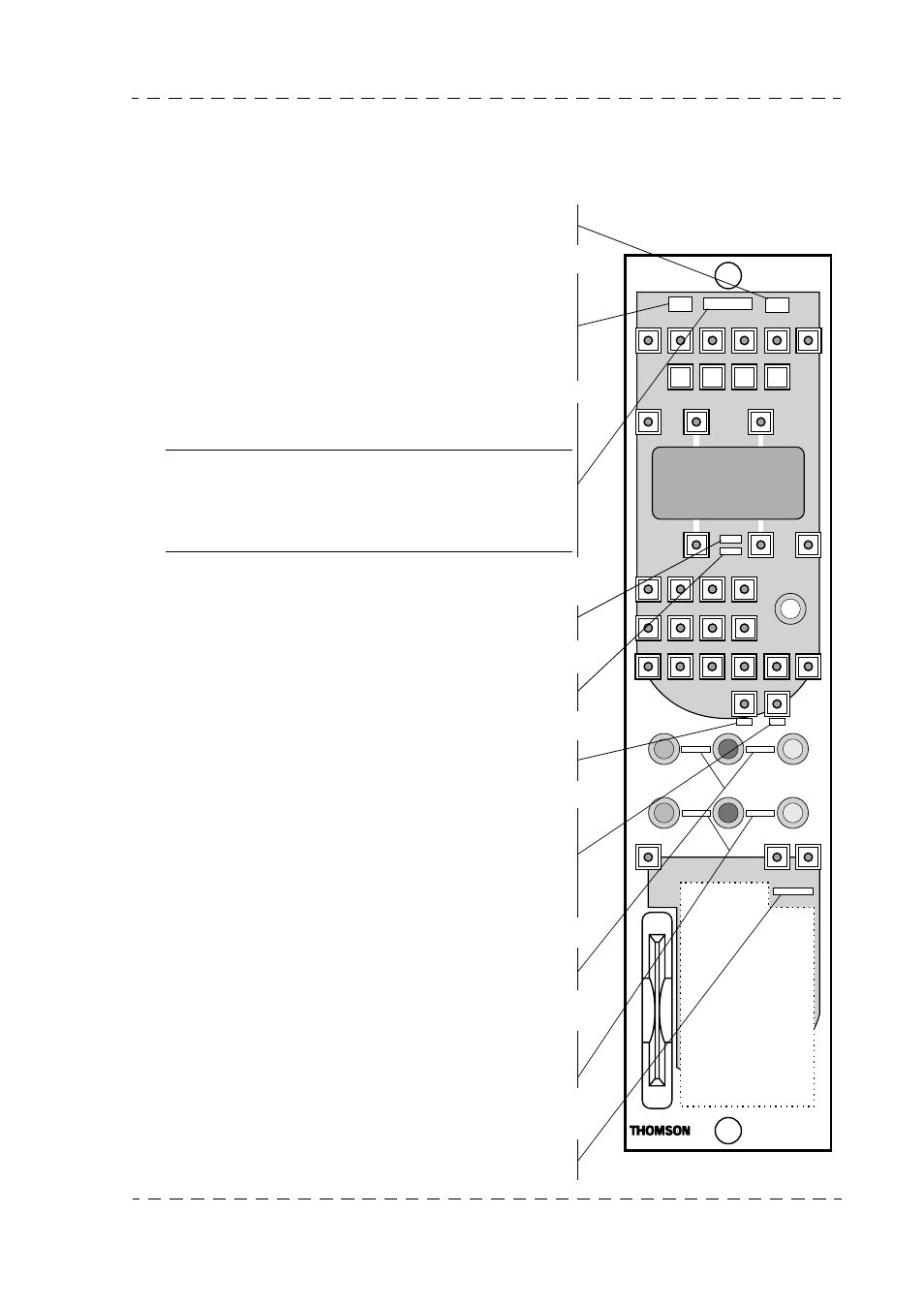

2.4 - DESCRIPTION DES VOYANTS
ON AIR 2 : S'allume lorsque l'équipement est sur antenne
secondaire.
PREVIEW : S'allume lorsque la vidéo de l'équipement est
sélectionnée sur les écrans de contrôle de la salle de
contrôle technique (via un préselecteur extérieur). Se
référer au chapitre Installation, connecteur PREVIEW/
AUX, de ce manuel.
ON AIR 1 : S'allume lorsque l'équipement est sur antenne
principale.
NOTA : Il existe deux modes de fonctionnement des
commandes du pupitre alors que celui-ci est sur
ON AIR 1. Se référer au chapitre Installation,
configuration (Setting) du pupitre, de ce manuel.
CTRL : S'allume lors d'une commande de l'opérateur si
celle-ci est prise en compte.
DIAG : S'allume lors d'une commande de l'opérateur si
celle-ci n'est pas prise en compte (inopérante ou en butée).
LIMIT : S'allume suite à l'exécution d'une balance des
noirs (BLACK BAL) si celle-ci est défectueuse.
LIMIT : S'allume :
• Suite à l'exécution d'une balance des blancs (WHITE
BAL) si celle-ci est défectueuse.
• Momentanément pendant l'exécution d'une balance des
blancs permanente si celle-ci est défectueuse.
ASSIGNED : S'allument lorsque les commandes des gains
partiels sont affectées à une autre fonction.
ASSIGNED : S'allument lorsque les commandes des noirs
partiels sont affectées à une autre fonction.
EXTENDER : S'allume lorsque la position de multiplica-
teur de Focale sur l'objectif est différent de x1.
LOCK
F1
EXIT
NEXT
GAMMA
DETAIL FILTERS
WHITE BAL
AUTO IRIS
LIMIT
ACTIV CCU STATUS BARS SETTING CALL
F2 F3 F4
COLOUR
KNEE
PRESET
BLACK DFZ STORE
RECALL
GAIN
SHUTTER
BLACK BAL
ENABLE
GAIN
BLACK
LIMIT
EXTENDER
CTRL
DIAG
ON AIR 1 ON
AIR 2
PRE
VIEW
IRIS
BLACK
LEVEL
FINE
ADJUST
MEMORY SKIN
ASSIGNED ASSIGNED
ASSIGNED ASSIGNED
OCP 42
