44 Chapitre 2 - Exploitation OCP 42/OCP 50
Description des touches
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur

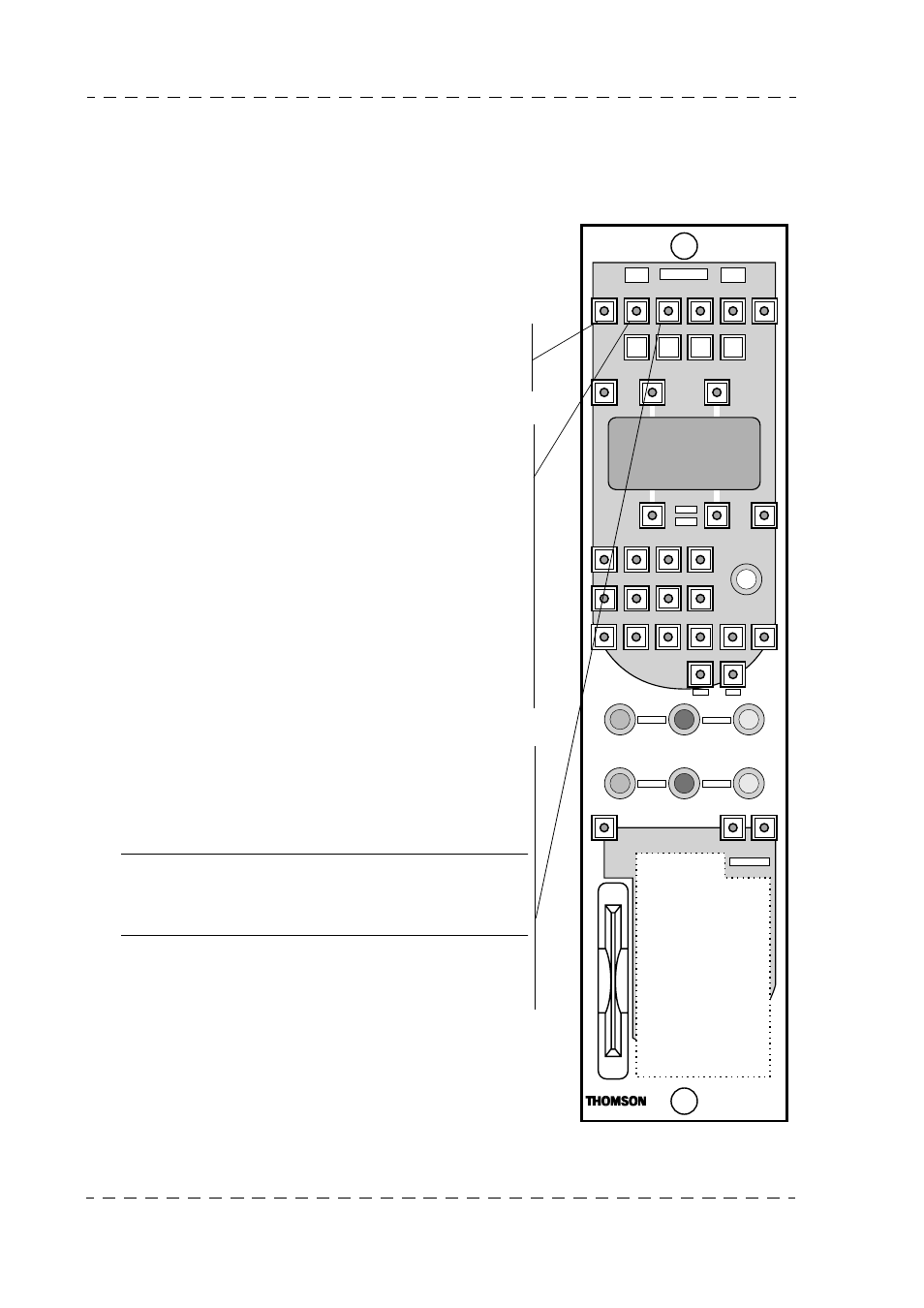

2.2.7 - Touches de contrôle
Sauf spécification contraire, le voyant mentionné dans
chaque description de touche est le voyant intégré à la
touche.
Les touches d'exploitation mentionnées correspondent aux
4 touches encadrant l'afficheur.
2.2.7.1 - Touche LOCK
Allumée : Toutes les commandes du pupitre sont inhibées.
Eteinte : Toutes les commandes du pupitre sont valides.
Voir aussi touches ACTIV et ENABLE.
2.2.7.2 - Touche ACTIV
Si le voyant LOCK est éteint, touche ACTIV :
• Allumée : Toutes les commandes de la partie supérieure
du pupitre sont valides (se référer à la touche ENABLE
pour la partie inférieure).
• Eteinte : Seules les commandes suivantes sont valides :
- Tous les potentiomètres de la partie supérieure du
pupitre (se référer à la touche ENABLE pour la partie
inférieure).
- Les touches : SETTING, EXIT, CALL, NEXT.
- La sélection des domaines d'exploitation et les réglages
internes à ces domaines hormis les commutations ON/
OFF.
2.2.7.3 - Touche CCU STATUS
L'appui sur la touche incruste les status d'exploitation sur la
vidéo de sortie monitoring "PM" du contrôle de voie.
Un nouvel appui sur la touche inhibe l'incrustation des
status d'exploitation sur la vidéo de sortie monitoring "PM"
du contrôle de voie.
NOTA : Cette fonction est disponible sur certains
types de contrôle de voie. Se référer à la notice
spécifique de chaque équipement.
En configuration VTR elle commande le START/STOP du
VTR.
LOCK
F1
EXIT
NEXT
GAMMA
DETAIL FILTERS
WHITE BAL
AUTO IRIS
LIMIT
ACTIV CCU STATUS BARS SETTING CALL
F2 F3 F4
COLOUR
KNEE
PRESET
BLACK DFZ STORE
RECALL
GAIN
SHUTTER
BLACK BAL
ENABLE
GAIN
BLACK
LIMIT
EXTENDER
CTRL
DIAG
ON AIR 1 ON
AIR 2
PRE
VIEW
IRIS
BLACK
LEVEL
FINE
ADJUST
MEMORY SKIN
ASSIGNED ASSIGNED
ASSIGNED ASSIGNED
OCP 42
