92 Chapitre 3 - Maintenance OCP 42/OCP 50
Accès aux différents éléments
B1500M24LA
Septembre 2000
THOMSON OCP 42/OCP 50
Manuel utilisateur
3.1.2 - Dépose du mécanisme de monocommande (OCP 42)
Déposer le capot.
1. Dépose du bouton de la monocommande
- Enlever la bague de la partie inférieure du bouton.
- Desserrer la vis situé dans la gorge.
- Extraire le bouton de la monocommande.
2. Dépose du mécanisme de la monocommande
- Déconnecter le câble de la monocommande du connecteur J13 de la carte "MPU BOARD".
- Déconnecter le câble reliant l'embase DC IN du connecteur J12 de la carte "MPU
BOARD".
- Dévisser les 3 vis de fixation du mécanisme de monocommande.

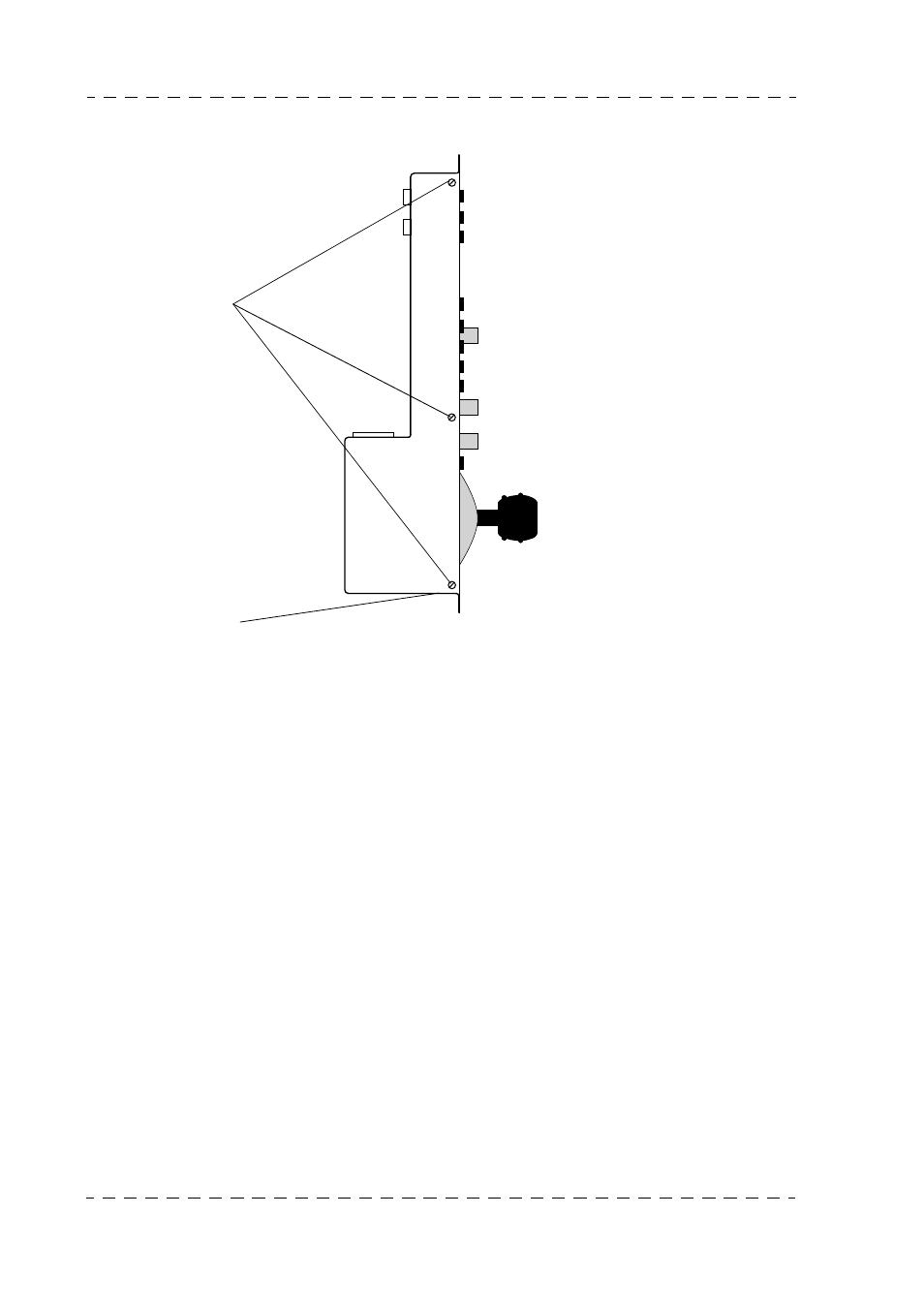

3 vis de fixation sur
chaque flanc
Vis de fixation du
mécanisme de
monocommande
