34
Le pliage du vélo
Pliage des Scorpion fs 26 /Enduro
/S-Pedelec, Scorpion plus 20 /plus 26
Dépose du siège
Ouvrir les trois blocages rapides de fixation
du siège. Dévisser l’écrou du blocage rapide
supérieur de 4 tours. Dévisser le levier des
blocages rapides médian et inférieur de 4
tours environ.
On dispose de très peu d’espace s’il y a un
porte-bidon. Dans ce cas, dévisser d’environ 4
tours le contre-écrou plat du côté de la
chaîne, à la main ou avec une clé Allen de 5.
Retirer le siège d’abord par ses fixations infé-
rieure et médiane, puis par sa fixation
supérieure.
Attention ! Une fois le siège retiré,
revisser complètement le blocage rapide
supérieur pour éviter de tordre sa tige
avec le butoir en caoutchouc.
Attention ! En rangeant le siège,
faire attention à ne pas exercer d’efforts
sur les pattes de fixation. Cela pourrait les
tordre ou les casser. Protégez les bords
pour ne pas risquer d’abîmer d’autres ob-
jets avec le métal.
Le pliage du vélo
L’articulation est dotée d’un verrouillage,
grâce à quoi le cadre ne peut pas s’ouvrir
même lorsqu’il n’est pas bloqué par le blocage
rapide.
Avant de replier le vélo, mettre la chaîne sur
le petit plateau et sur le petit pignon.
Attention ! Si cela n’est pas fait, le
repliage peut tendre la chaîne au point
d’endommager le dérailleur ou d’arracher
son œillet de fixation.
Pour le pliage, il faut se mettre à droite der-
rière la traverse du cadre en regardant vers la
roue avant gauche.
Saisir le levier du blocage rapide rabattu
contre le côté gauche du cadre. L’ouvrir en le
dépliant vers l’avant.

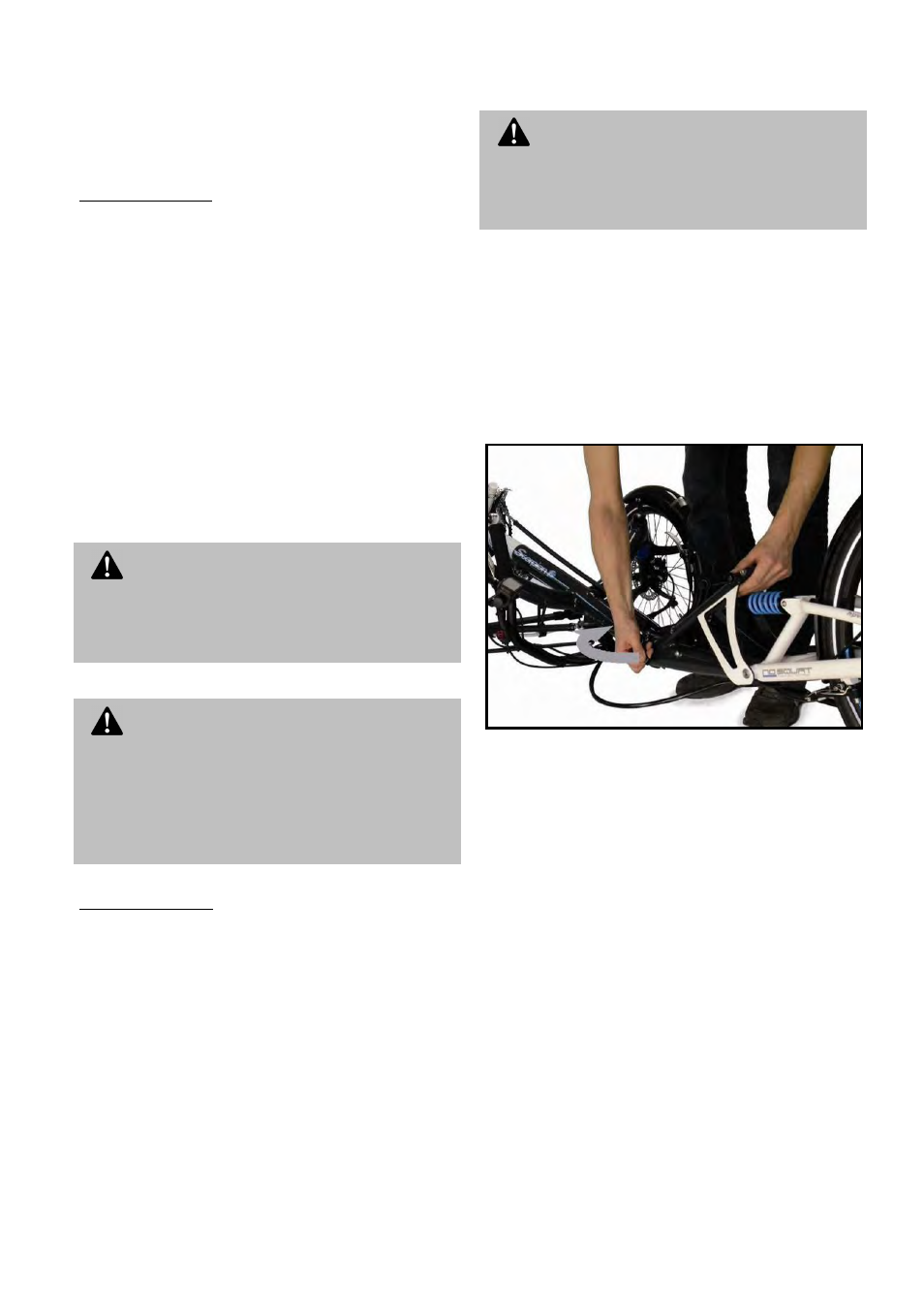

Ouverture du blocage rapide de l’articulation
Une fois le levier ouvert, le faire tourner au-
tour de sa tige, en évitant le blocage rapide
inférieur, pour le mettre en sens inverse, ra-
battu vers l’avant du cadre.
Prendre l’articulation de la main droite et la
soulever légèrement. Saisir la languette de sé-
curité du bout des doigts et l’écarter de
l’articulation. Pour mieux ouvrir l’articulation,
éventuellement exercer une pression latérale
sur elle avec le blocage rapide.
