3.1 Pr
incipes de base
Coordonnées polaires
Quand le plan d’usinage est coté en coordonnées cartésiennes, vous
élaborez votre programme d’usinage également en coordonnées
cartésiennes. Dans le cas d'arcs de cercle ou de données angulaires,
il est souvent plus simple de définir les positions en coordonnées
polaires.
Contrairement aux coordonnées cartésiennes X, Y et Z, les
coordonnées polaires ne définissent les positions que dans un plan.
Les coordonnées polaires ont leur origine sur le pôle CC (CC = de
l'anglais circle center: centre de cercle). Une position dans un plan est
définie clairement avec les données suivantes:
„ Rayon des coordonnées polaires: distance entre le pôle CC et la
position
„ Angle des coordonnées polaires: angle formé par l’axe de référence
angulaire et la droite reliant le pôle CC à la position

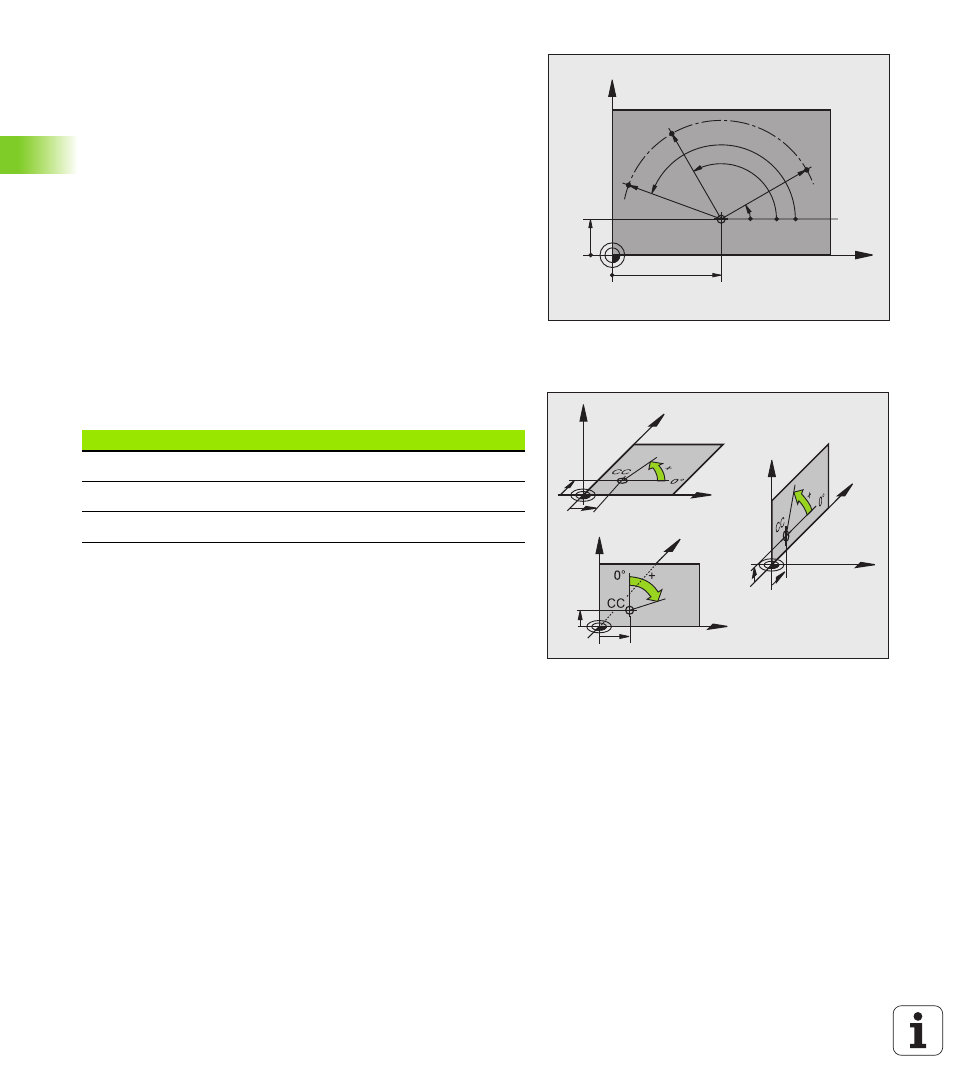

Définition du pôle et de l'axe de référence angulaire
Le pôle est défini par deux coordonnées en coordonnées cartésiennes
dans l'un des trois plans L’axe de référence angulaire pour l’angle
polaire H est ainsi clairement défini.
X
Y
0°
30
10
CC
R
H
H
R
R
H
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
Coordonnées polaires (plan) Axe de référence angulaire
X/Y +X
Y/Z +Y
Z/X +Z
