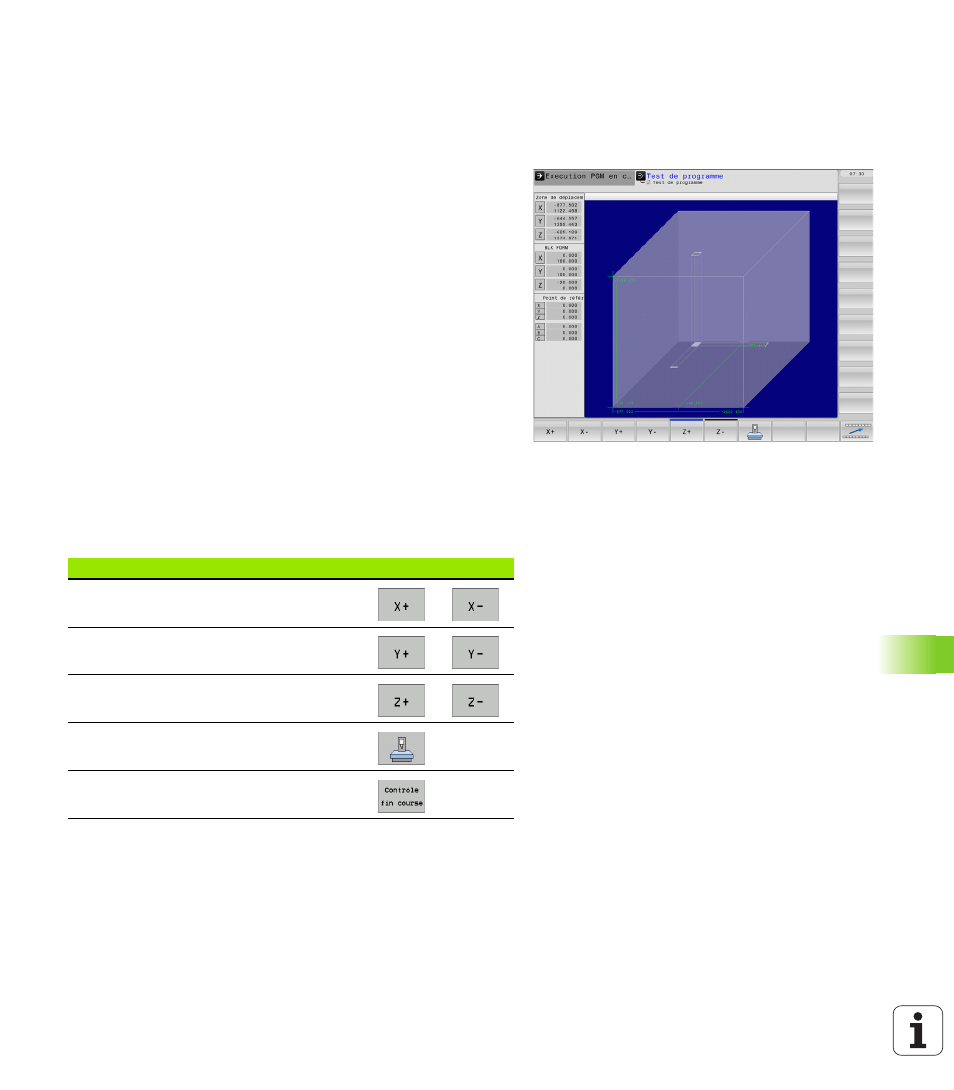

15.2 Visualiser la pièce brute dans la
zone d'usinage
Utilisation
En mode Test de programme, vous pouvez contrôler graphiquement
la position de la pièce brute ou du point d'origine dans la zone
d'usinage de la machine. Pour activer la surveillance de la zone
d'usinage en mode Test de programme: appuyez sur la softkey PIECE
BR. DANS ZONE TRAVAIL
. Vous pouvez activer ou désactiver la fonction
à l'aide de la softkey Contrôle fin course (deuxième barre de
softkeys).
Un autre parallélépipède transparent représente la pièce brute dont les
dimensions sont indiquées dans le tableau BLK FORM. La TNC utilise les
dimensions de la définition de la pièce brute du programme
sélectionné. Le parallélépipède de la pièce brute définit le système de
coordonnées dont le point zéro est à l'intérieur du parallélépipède de
la zone de déplacement.
La position de la pièce brute à l'intérieur de la zone de travail n'a
normalement aucune influence sur le test du programme. Toutefois,
si vous activez la surveillance de la zone d'usinage, vous devez décaler
„graphiquement“ la pièce brute de manière à ce qu'elle soit située à
l'intérieur de la zone d'usinage. Pour cela, utilisez les softkeys situées
dans le tableau.
D'autre part, vous pouvez activer le point d'origine courant pour le
mode de fonctionnement Test de programme (voir tableau suivant,
dernière ligne).
Fonction Softkeys
Décaler la pièce brute dans le sens
positif/négatif de X
Décaler la pièce brute dans le sens
positif/négatif de Y
Décaler la pièce brute dans le sens
positif/négatif de Z
Afficher la pièce brute par rapport au dernier
point d'origine initialisé
Activation ou désactivation de la fonction de
surveillance
