HEIDENHAIN TNC 640 193
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

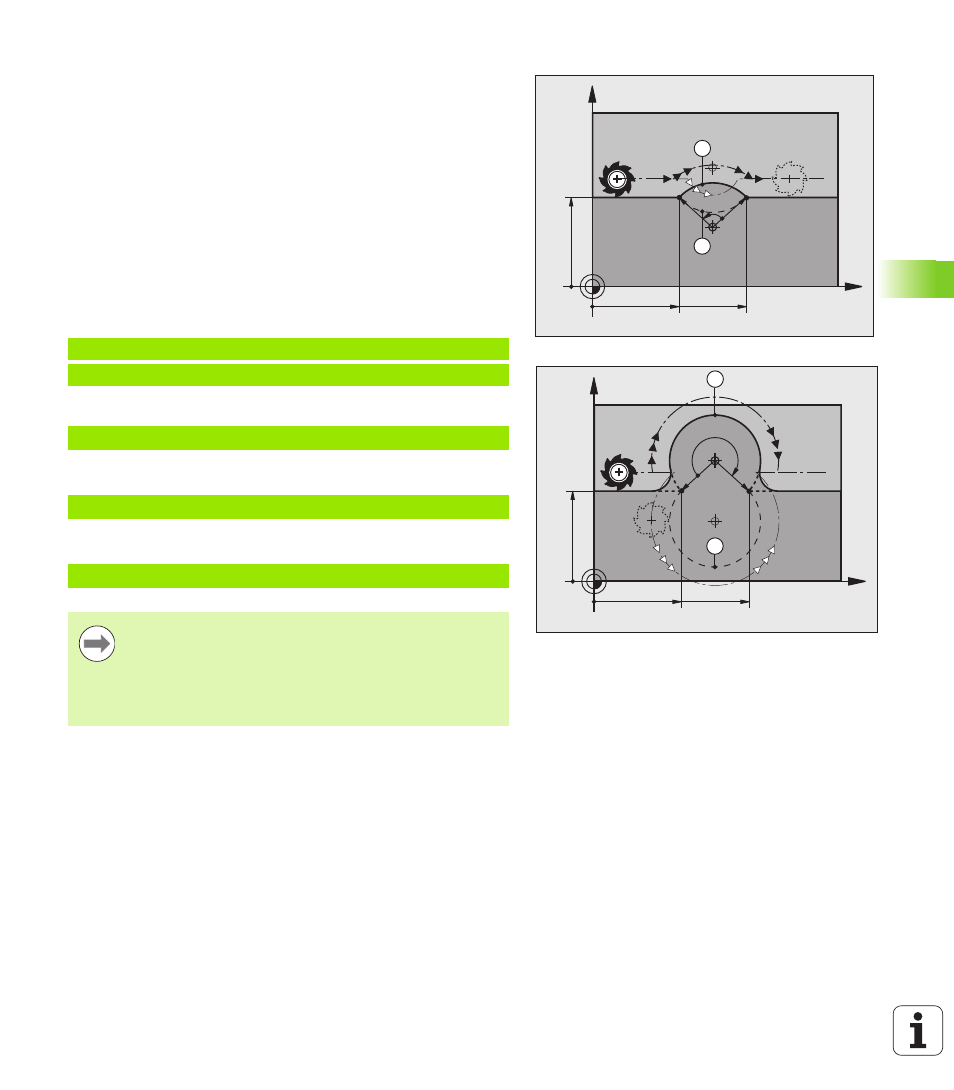

Angle au centre CCA et rayon R de l'arc de cercle
Quatre arcs de cercle passent par un point initial et un point final situés
sur un contour circulaire de même rayon:
Petit arc de cercle: CCA<180°
Rayon avec signe positif R>0
Grand arc de cercle: CCA>180°
Rayon avec signe négatif R<0
Au moyen du sens de rotation, vous définissez si la forme de l’arc de
cercle est dirigée vers l’extérieur (convexe) ou vers l’intérieur
(concave):
Convexe: sens de rotation G02 (avec correction de rayon G41)
Concave: sens de rotation G03 (avec correction de rayon G41)
Exemple de séquences CN
ou
ou
ou
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
N100 G01 G41 X+40 Y+40 F200 M3 *
N110 G02 X+70 Y+40 R+20 * (ARC 1)
N110 G03 X+70 Y+40 R+20 * (ARC 2)
N110 G02 X+70 Y+40 R-20 * (ARC 3)
N110 G03 X+70 Y+40 R-20 * (ARC 4)
La distance entre le point de départ et le point final du
diamètre du cercle ne doit pas être supérieure au
diamètre du cercle.
Le rayon max. est 99,9999 m.
Les axes angulaires A, B et C sont acceptés.
