5.3 Cor
rection d'outil
Correction de rayon: usinage des angles

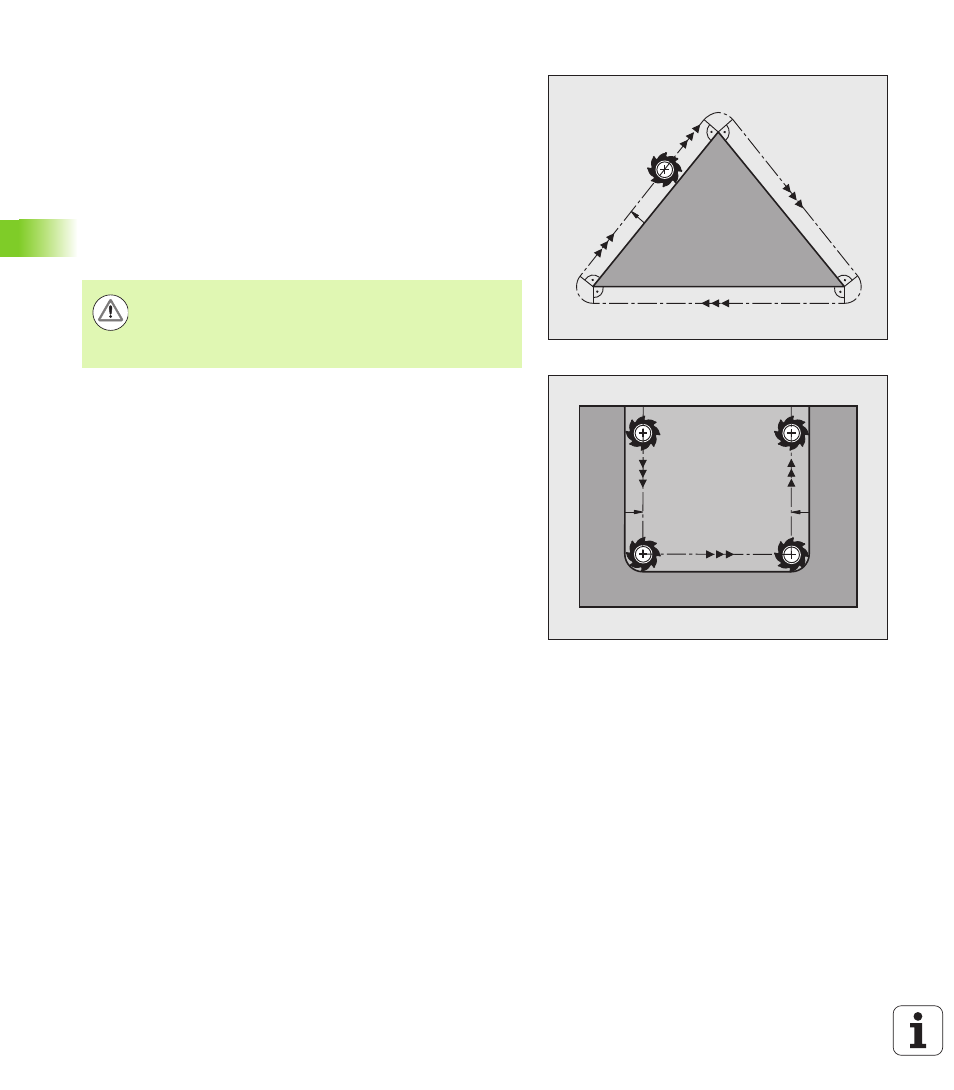

„ Angles externes:
Si vous avez programmé une correction de rayon, la TNC déplace
l'outil sur un cercle de transition aux angles externes. Si nécessaire,
la TNC réduit l'avance dans les angles externes, par exemple lors
d'importants changements de direction.
„ Angles internes:
Dans les angles internes, la TNC calcule le point d'intersection des
trajectoires sur lesquelles le centre de l'outil se déplace. En partant
de ce point, l'outil se déplace le long de l'élément de contour
suivant. Ainsi la pièce n'est pas endommagée dans les angles
internes. Par conséquent, le rayon d'outil ne peut pas avoir
n'importe quelle dimension pour un contour donné.
RL
RL RL
Attention, risque de collision!
Lors de l’usinage dans les angles internes, ne définissez
pas le point initial ou le point final au point d'intersection
du contour car celui-ci pourrait être endommagé.
