HEIDENHAIN TNC 640 227
8.2 F
a
milles de pièces – P
a
ra
mètr
es Q à la place de v
a
leurs numér
iques
8.2 Familles de pièces – Paramètres
Q à la place de valeurs
numériques
Utilisation
A l'aide de la fonction paramètres Q D0: AFFECTATION, vous pouvez
affecter aux paramètres Q des valeurs numériques. Dans le
programme d'usinage, vous introduisez un paramètre Q à la place
d'une valeur numérique.
Exemple de séquences CN
Pour des familles de pièces, vous affectez p. ex. des paramètres Q aux
dimensions caractéristiques de la pièce.
Vous affectez alors à chacun de ces paramètres la valeur numérique
correspondante pour usiner des pièces de formes différentes.
Exemple

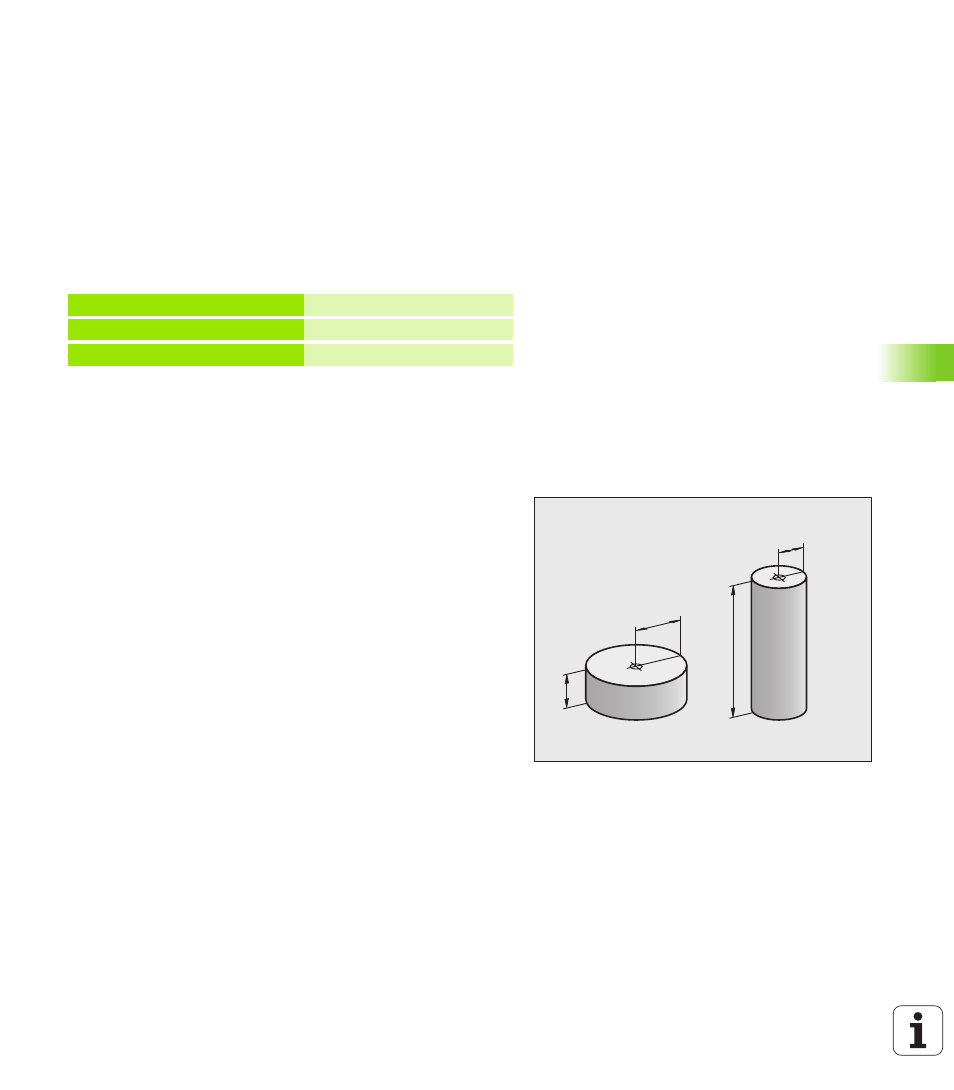

Cylindre avec paramètres Q
N150 D00 Q10 P01 +25 * Affectation
... Q10 reçoit la valeur 25
N250 G00 X +Q10 * correspond à G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2
Rayon du cylindre R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1 Q1 = +30
Q2 = +10
Cylindre Z2 Q1 = +10
Q2 = +50
