HEIDENHAIN TNC 640 401
13.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D
Déterminer l’angle entre l’axe de référence angulaire et une arête
de la pièce
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
U Angle de rotation: noter l'angle de rotation affiché si
vous souhaitez appliquer ultérieurement la rotation de
base précédente
U Exécuter la rotation de base avec le côté à comparer
(voir „Compensation du désalignement de la pièce
avec un palpeur 3D” à la page 394)
U Avec la softkey PALPAGE ROT, faire afficher comme
angle de rotation l'angle entre l'axe de référence
angulaire et l'arête de la pièce
U Annuler la rotation de base ou rétablir la rotation de
base d’origine
U Initialiser l'angle de rotation à la valeur notée

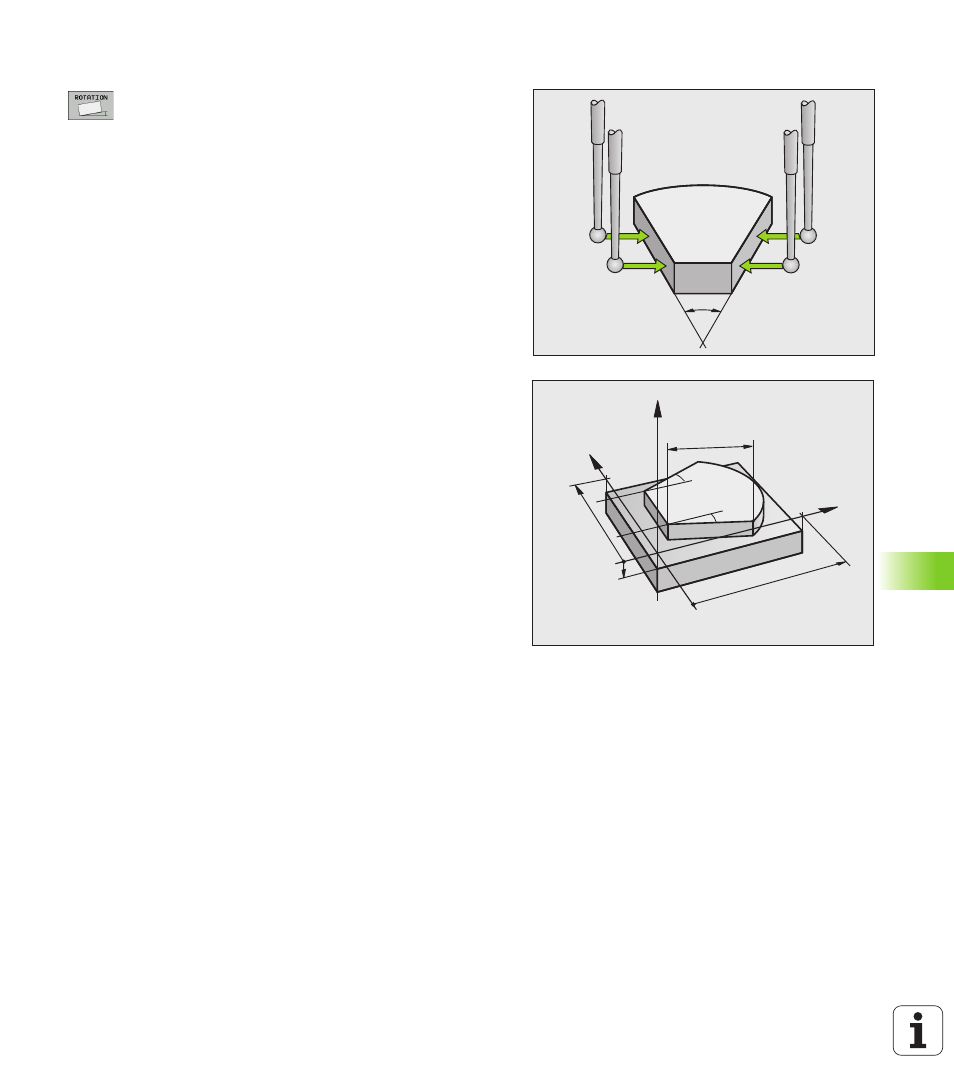

Déterminer l’angle entre deux arêtes de la pièce
U Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
U Angle de rotation: noter l’angle de rotation affiché si vous désirez
rétablir par la suite la rotation de base réalisée précédemment
U Exécuter la rotation de base pour la première arête (voir
„Compensation du désalignement de la pièce avec un palpeur 3D”
à la page 394)
U Palper également la deuxième arête, comme pour une rotation de
base. Ne pas mettre 0 pour l'angle de rotation!
U Avec la softkey PALPAGE ROT, faire afficher comme angle de
rotation l'angle PA entre les arêtes de la pièce
U Annuler la rotation de base ou rétablir la rotation de base d’origine:
initialiser l'angle de rotation à la valeur notée
PA
–10
100
a?
a?
L?
X
Z
Y
100
