2.4 Affichages d'état

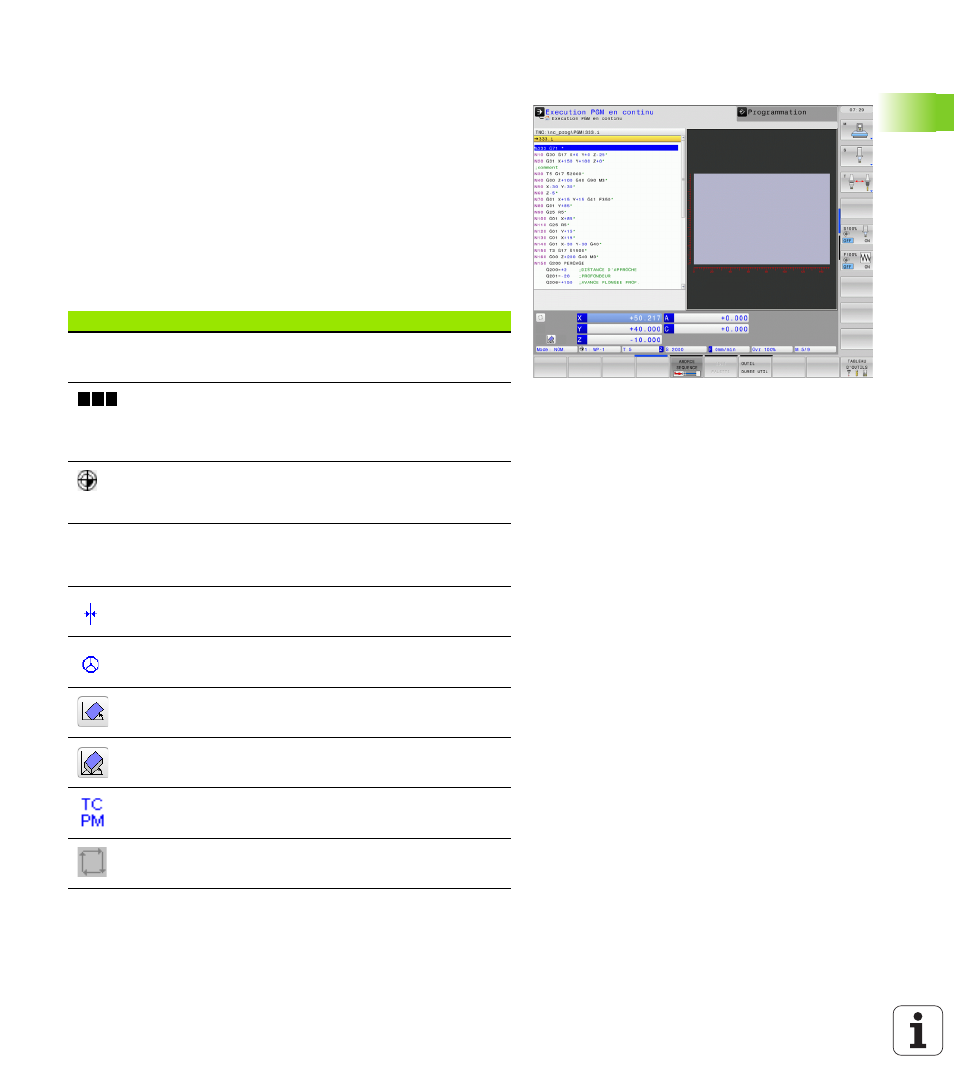

Affichage d'état „général“
L'affichage d'état général dans la partie basse de l'écran fournit l'état
actuel de la machine. Il apparaît automatiquement dans les modes
„ Exécution pas à pas et Exécution en continu si le mode graphique
n'a pas été choisi exclusivement, ainsi que dans le mode
„ Positionnement avec introduction manuelle.
Dans les modes Manuel et Manivelle électronique, l'affichage d'état
apparaît dans la grande fenêtre.
Informations de l'affichage d'état
Symbole Signification
Affichage de positions: mode eff, nom ou chemin
restant
Axes machine ; la TNC affiche les axes auxiliaires en
caractères minuscules. L'ordre et le nombre d'axes
affichés sont définis par le constructeur de votre
machine. Consultez le manuel de votre machine
Numéro du point d'origine courant du tableau Preset.
Si le point d'origine a été initialisé manuellement, la
TNC ajoute le texte MAN derrière le symbole
L'affichage de l'avance en pouces correspond au
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
L'axe est bloqué
L'axe peut être déplacé avec la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés dans un plan d'usinage
incliné
La fonction M128 ou FONCTION TCPM est active
Aucun programme n'est actif
EFF
X Y Z
F S M
