422 Test de programme et Exécution de programme
15.1 Gr
aphiques

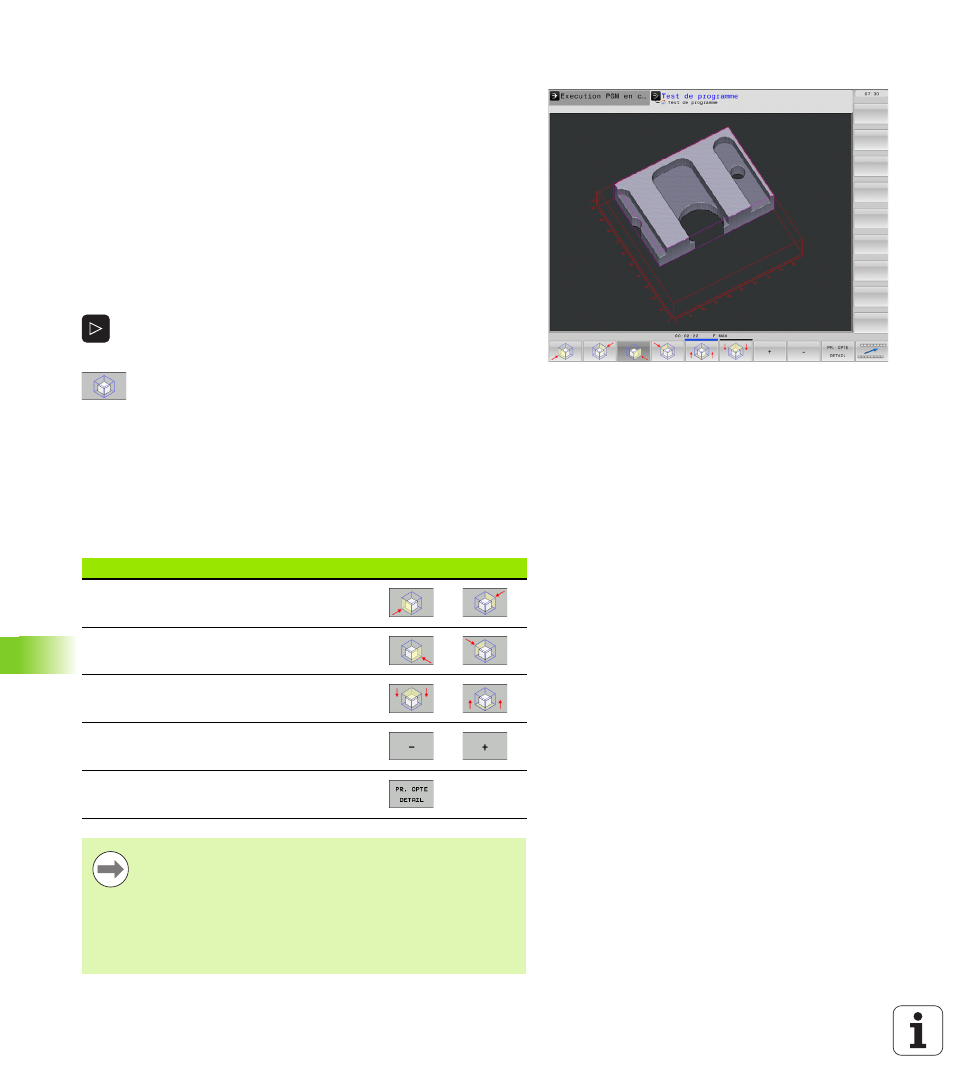

Agrandissement de la découpe
Vous pouvez modifier la découpe dans toutes les vues en mode Test
de programme et un des modes Exécution de programme.
Pour cela, la simulation graphique ou l'exécution du programme doit
être interrompue. Un agrandissement de la découpe est actif en
permanence dans tous les modes de représentation.
Modifier l'agrandissement de la découpe
Softkeys, voir tableau
U Si nécessaire, interrompre la simulation graphique
U Commuter la barre de softkeys dans le mode Test de programme
ou dans un mode Exécution de programme jusqu’à ce
qu'apparaissent les softkeys d'agrandissement de la découpe
U Commuter la barre de softkeys jusqu'à ce
qu'apparaissent les softkeys des fonctions
d'agrandissement de la découpe
U Sélectionner les fonctions d'agrandissement de la
découpe
U A l’aide de la softkey (voir tableau ci-dessous),
sélectionner la face de la pièce
U Réduire ou agrandir la pièce brute: maintenir enfoncée
la softkey „–“ ou „+“
U Relancer le test ou l'exécution du programme avec la
softkey START (RESET + START rétablit la pièce
brute d'origine)
Fonction Softkeys
Sélection face gauche/droite de la pièce
Sélection face avant/arrière de la pièce
Sélection face haut/bas de la pièce
Déplacer le plan de découpe pour réduire ou
agrandir la pièce brute
Valider la découpe
La précédente simulation des opérations d'usinage est
effacée après une nouvelle découpe de la pièce. La TNC
représente la zone déjà usinée comme pièce brute.
Lorsque la TNC ne peut plus réduire ou agrandir la pièce
brute, elle affiche le message d'erreur correspondant dans
la fenêtre graphique. Pour supprimer le message d'erreur,
agrandissez ou réduisez à nouveau la pièce brute.
