198 Programmation: programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

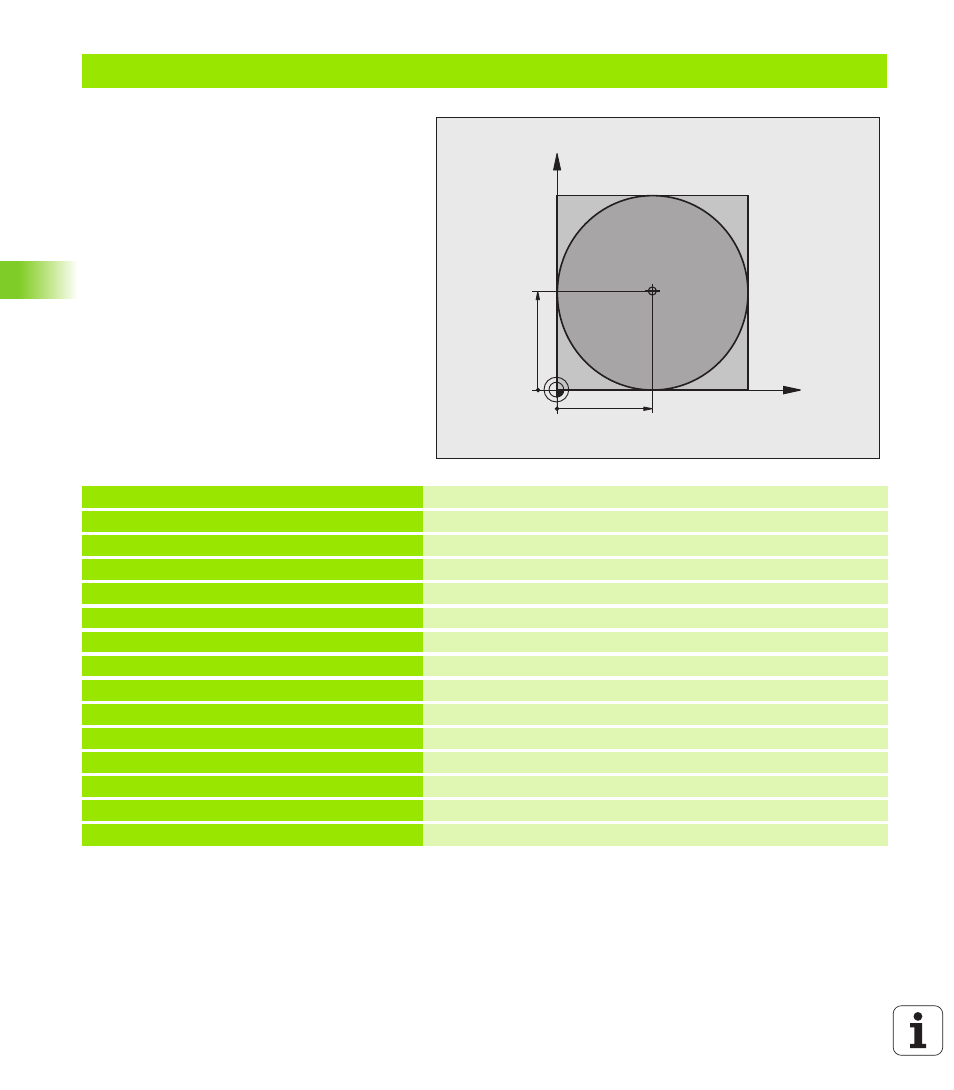

Exemple: cercle entier en coordonnées cartésiennes
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Définition de la pièce brute
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3150 * Appel de l'outil
N40 G00 G40 G90 Z+250 * Dégager l'outil
N50 I+50 J+50 * Définir le centre du cercle
N60 X-40 Y+50 * Prépositionner l’outil
N70 G01 Z-5 F1000 M3 * Aller à la profondeur d’usinage
N80 G41 X+0 Y+50 F300 * Aborder le point initial du cercle, correction de rayon G41
N90 G26 R5 F150 * Approche tangentielle
N100 G02 X+0 * Aborder le point final (=point initial du cercle)
N110 G27 R5 F500 * Sortie tangentielle
N120 G01 G40 X-40 Y-50 F1000 * Dégager l'outil dans le plan d'usinage, annuler la correction de rayon
N130 G00 Z+250 M2 * Dégagement dans l'axe d'outil, fin du programme
N99999999 %C-CC G71 *
X
Y
50
50
CC
