Résumé des fonctions de contournage
Programmer des fonctions de contournage
Les fonctions de contournage sont facilement programmables avec
les touches grises de contournage. La TNC demande les données
nécessaires via un dialogue élaboré.

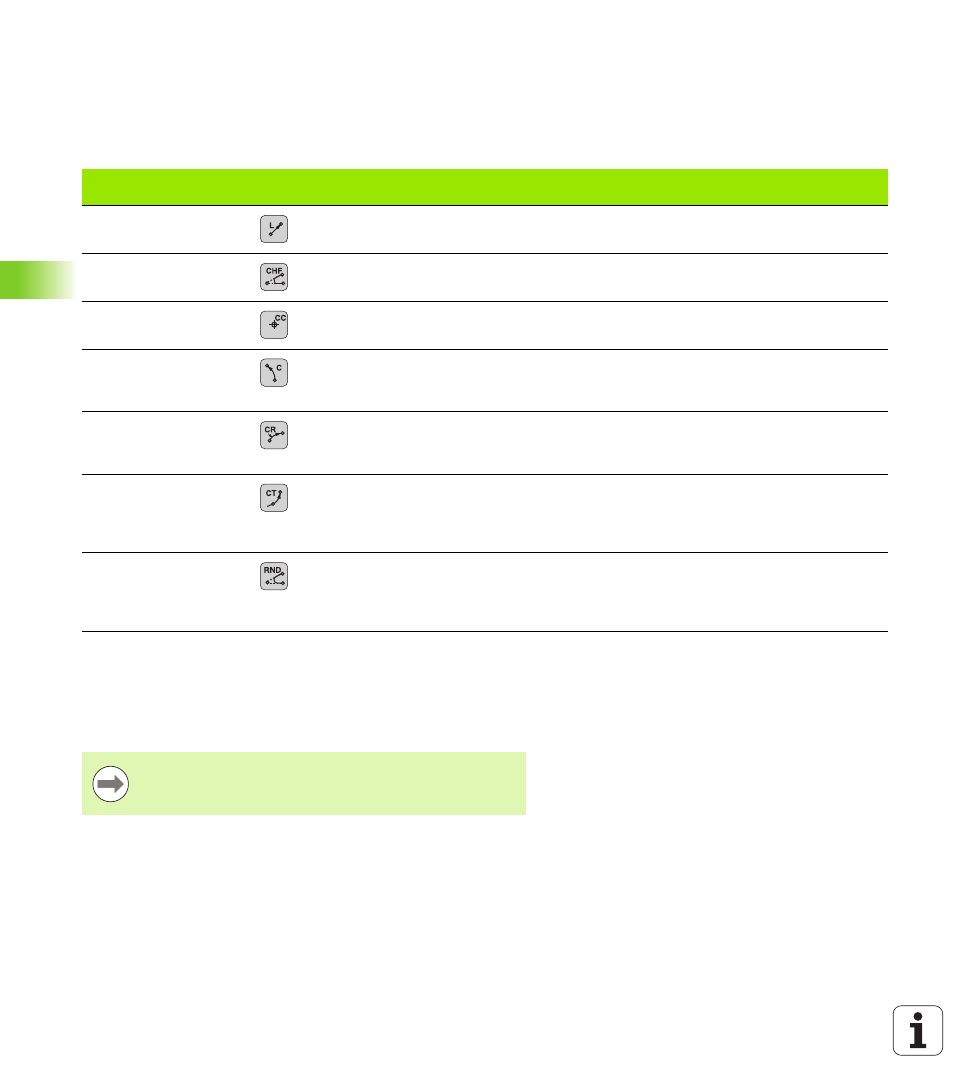

Fonction
Touche de
contournage
Mouvement d'outil Introductions requises Page
Droite L
angl.: Line Droite Coordonnées du point final
de la droite Page 187
Chanfrein: CHF
angl.: CHamFer Chanfrein entre deux droites Longueur du chanfrein Page 188
Centre de cercle CC;
angl.: Circle Center Aucun Coordonnées du centre du
cercle ou du pôle Page 190
Arc de cercle C
angl.: Circle Trajectoire circulaire au point
final de l'arc de cercle avec
centre du cercle CC Coordonnées du point final
du cercle, sens de rotation Page 191
Arc de cercle CR
angl.: Circle by Radius Trajectoire circulaire avec
rayon Coordonnées du point final
du cercle, rayon, sens de
rotation Page 192
Arc de cercle CT
angl.: Circle Tangential Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent Coordonnées du point final
du cercle Page 194
Arrondi d'angle RND
angl.: RouNDing of
Corner Trajectoire circulaire avec
raccordement tangentiel à
l'élément de contour
précédent et suivant Rayon d’angle R Page 189
Si la saisie des données pour les fonctions DIN/ISO est
faite avec un clavier USB, veillez à ce que celui-ci soit en
majuscule.
