292 Programmation: Paramètres Q
8.12 Ex
emples de pr
ogr
a
mmation

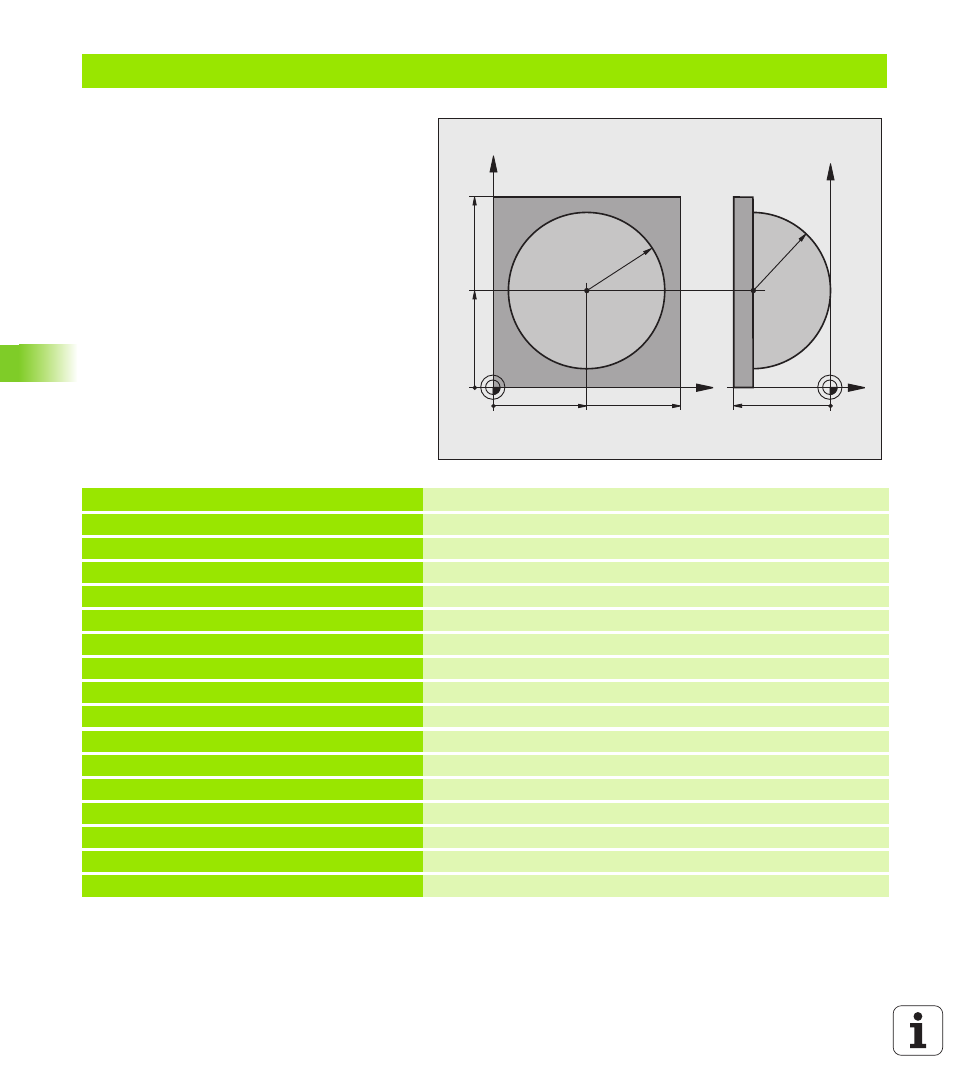

Exemple: sphère convexe avec fraise deux tailles
Déroulement du programme
„ Ce programme ne fonctionne qu’avec une fraise
deux tailles
„ Le contour de la sphère est constitué de
nombreux petits segments de droite (à définir
avec Q14, plan Z/X). Plus l'incrément angulaire
est petit et plus le contour sera lisse
„ Définissez le nombre de coupes sur le contour
avec l'incrément angulaire dans le plan (avec
Q18)
„ La sphère est usinée par des coupes 3D de bas
en haut
„ Le rayon d'outil est corrigé automatiquement
%SPHERE G71 *
N10 D00 Q1 P01 +50 * Centre de l’axe X
N20 D00 Q2 P01 +50 * Centre de l’axe Y
N30 D00 Q4 P01 +90 * Angle initial dans l'espace (plan Z/X)
N40 D00 Q5 P01 +0 * Angle final dans l'espace (plan Z/X)
N50 D00 Q14 P01 +5 * Incrément angulaire dans l'espace
N60 D00 Q6 P01 +45 * Rayon de la sphère
N70 D00 Q8 P01 +0 * Position de l'angle initial dans le plan X/Y
N80 D00 Q9 P01 +360 * Position de l'angle final dans le plan X/Y
N90 D00 Q18 P01 +10 * Incrément angulaire dans le plan X/Y pour l'ébauche
N100 D00 Q10 P01 +5 * Surépaisseur sur le rayon de la sphère pour l'ébauche
N110 D00 Q11 P01 +2 * Distance d'approche pour prépositionnement dans l'axe de broche
N120 D00 Q12 P01 +350 * Avance de fraisage
N130 G30 G17 X+0 Y+0 Z-50 * Définition de la pièce brute
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 * Appel d'outil
N160 G00 G40 G90 Z+250 * Dégager l'outil
X
Y
50 100
100
Z
Y
-50
R45
50
R45
