HEIDENHAIN TNC 640 421
15.1 Gr
aphiques
Rotation de l'affichage 3D et agrandir/réduire
U Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey pour les fonctions de rotation
et agrandir/réduire
U Sélectionner les fonctions de rotation et
agrandir/réduire la pièce:
Si vous avez connecté une souris à votre TNC, vous pouvez aussi
l'utiliser pour exécuter les fonctions décrites précédemment:
U Rotation dans l'espace du graphique affiché: maintenir enfoncée la
touche droite de la souris et déplacer la souris. Lorsque vous
relâchez la touche droite de la souris, la TNC affiche la pièce avec
l'orientation définie
U Décalage du graphique affiché: maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La TNC
décale la pièce dans le sens correspondant. Lorsque vous relâchez
la touche centrale de la souris, la TNC affiche la pièce à la position
définie
U Agrandissement d'une zone avec la souris: maintenir enfoncée la
touche gauche de la souris pour marquer la zone à agrandir avec un
rectangle. Lorsque vous relâchez la touche gauche de la souris, la
TNC affiche la zone agrandie de la pièce
U Zoom rapide avec la souris: tourner la molette de la souris en avant
ou en arrière

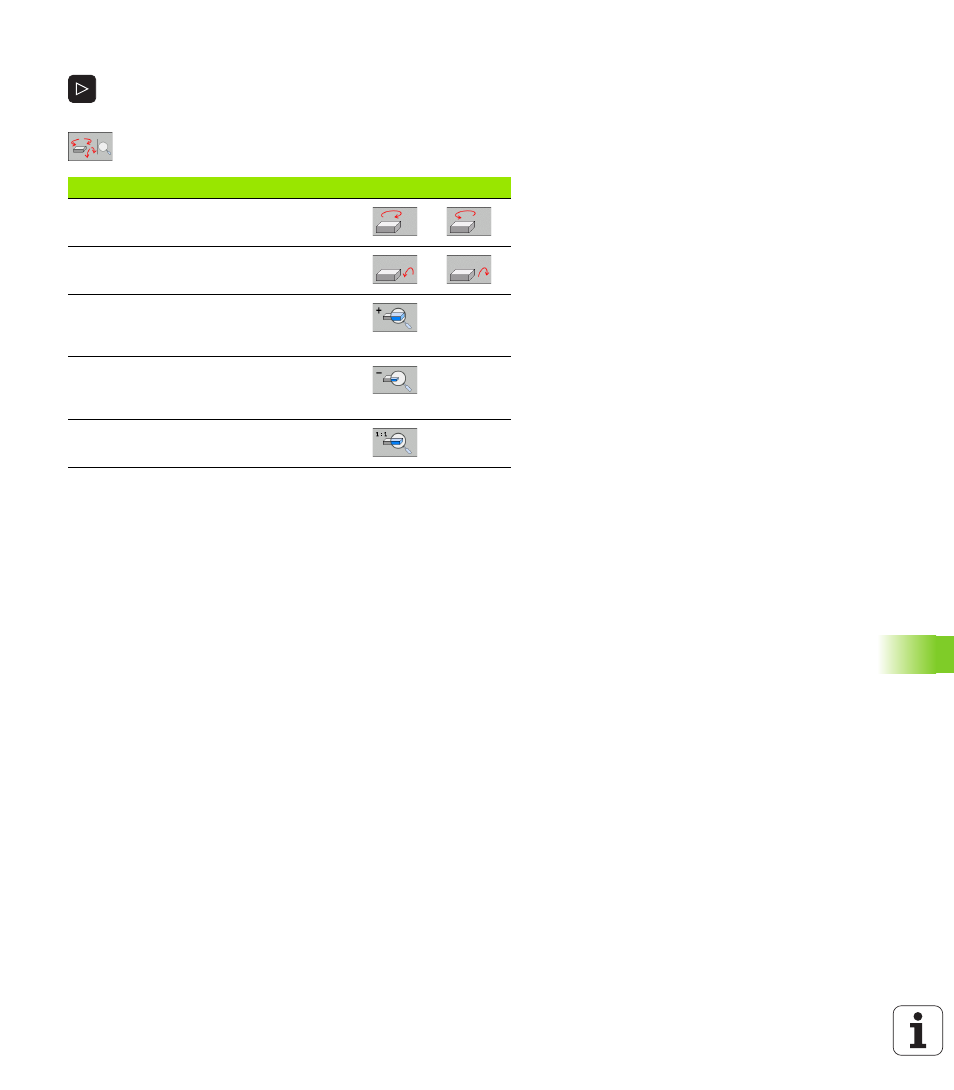

Fonction Softkeys
Rotation verticale de l'affichage par pas
de 5°
Rotation horizontale de l'affichage par pas
de 5°
Agrandir l'affichage pas à pas. Si la pièce a
été agrandie, la TNC affiche la lettre Z dans
le pied de page de la fenêtre graphique
Réduire l'affichage pas à pas. Si la pièce a
été réduite, la TNC affiche la lettre Z dans le
pied de page de la fenêtre graphique
Réinitialiser l'affichage à la dimension
programmée
