400 Mode manuel et réglages
13.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

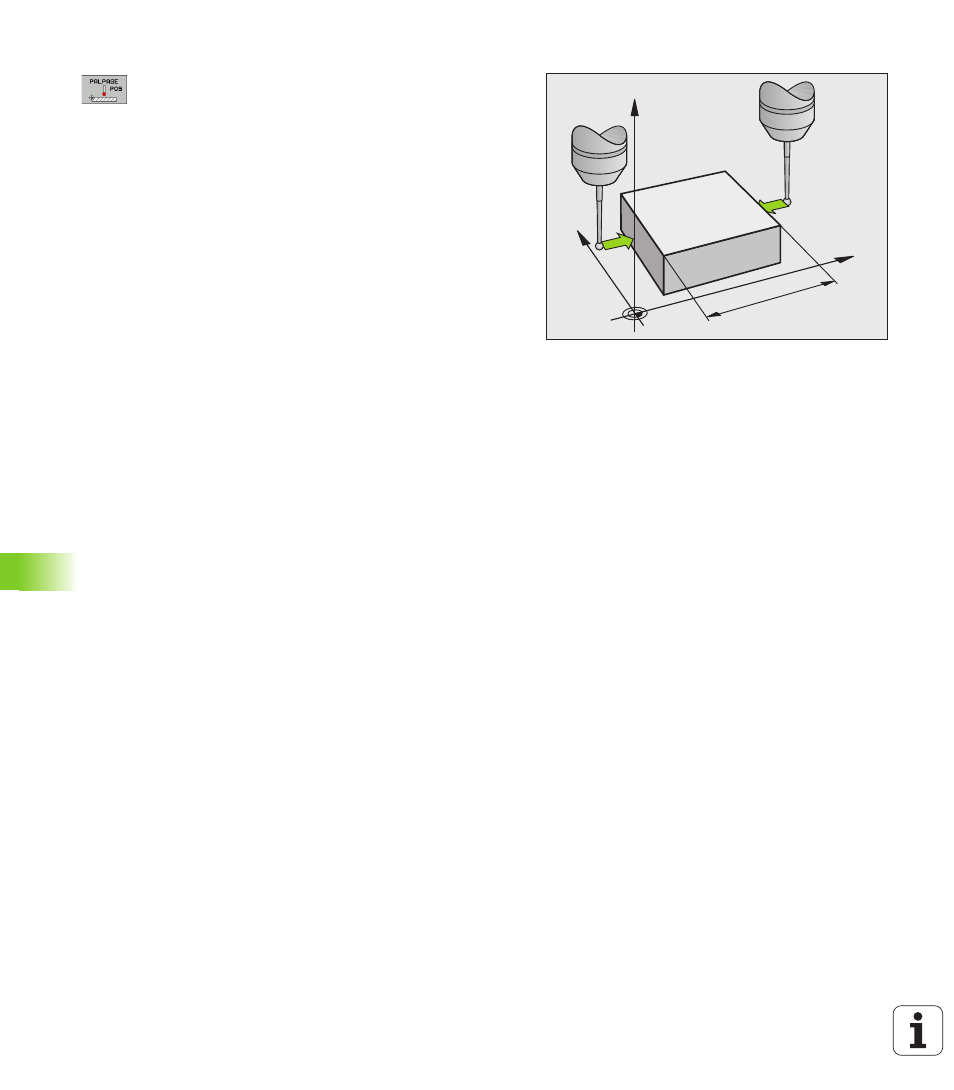

Déterminer les dimensions d’une pièce
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du premier point de
palpage A
U Sélectionner le sens de palpage par softkey
U Palpage: appuyer sur la touche START externe
U Noter la valeur affichée comme point d'origine
(seulement si le point d'origine initialisé
précédemment reste actif)
U Point d'origine: introduire „0“
U Quitter le dialogue: appuyer sur la touche END
U Sélectionner à nouveau la fonction de palpage:
appuyer sur la softkey PALPAGE POS
U Positionner le palpeur à proximité du deuxième point
de palpage B
U Sélectionner le sens du palpage par softkey: même
axe, mais sens inverse de celui du premier palpage
U Palpage: appuyer sur la touche START externe
Dans l'affichage Point d'origine est indiquée la distance entre les deux
points situés sur l’axe de coordonnées.
Réinitialiser l’affichage de position aux valeurs précédant la mesure de
longueur
U Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE POS
U Palper une nouvelle fois le premier point de palpage
U Initialiser le point d'origine à la valeur notée
U Quitter le dialogue: appuyer sur la touche END
Mesure d'angle
A l’aide d’un palpeur 3D, vous pouvez déterminer un angle dans le plan
d’usinage. La mesure concerne:
„ l’angle entre l’axe de référence angulaire et une arête de la pièce ou
„ l’angle entre deux arêtes
L’angle mesuré est affiché sous forme d’une valeur de 90° max.
Y
X
Z
A
B
l
