130 Programmation: aides à la programmation
4.5 Gr
aphique de pr
ogr
a
mmation

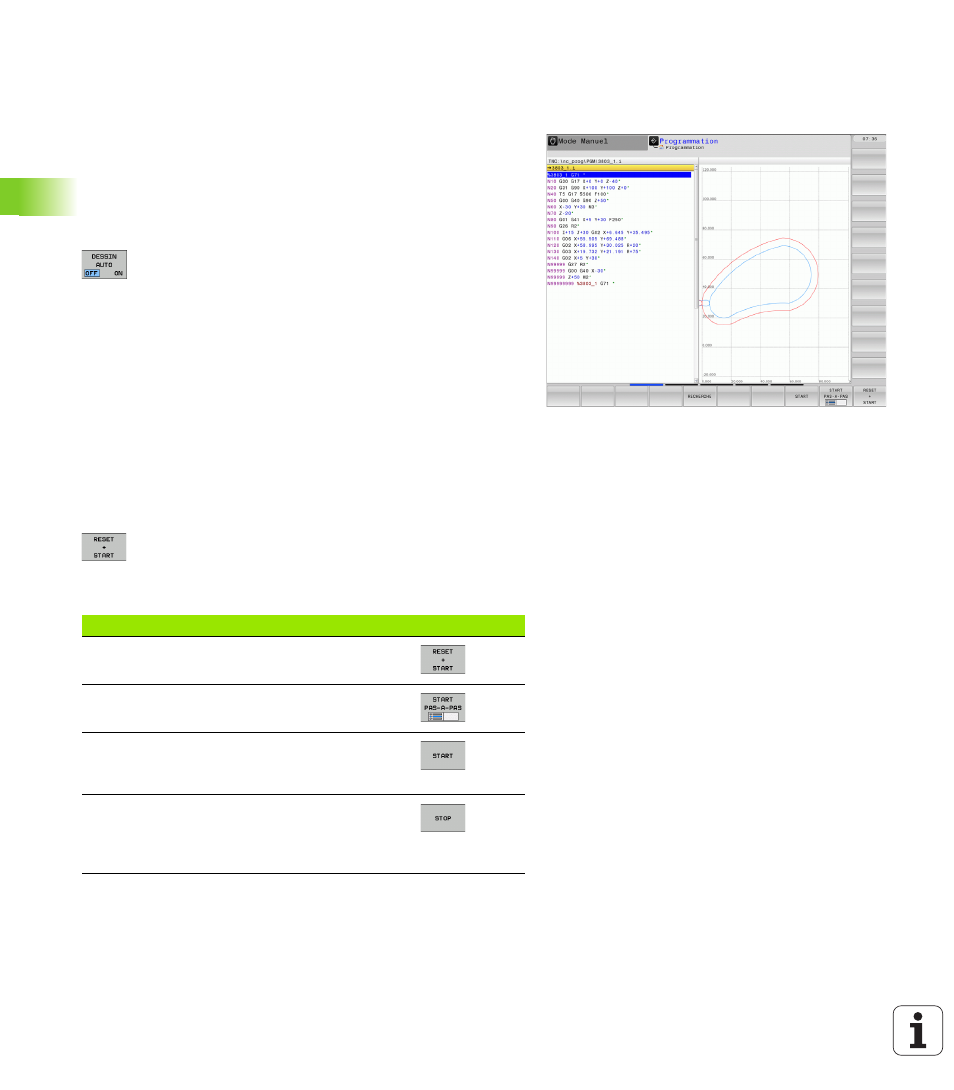

4.5 Graphique de programmation
Graphique de programmation simultané/non
simultané
Simultanément à la création d'un programme, la TNC peut afficher un
graphique filaire 2D du contour programmé.
U Afficher le programme à gauche et le graphique à droite: appuyer sur
la touche PARTAGE ECRAN et sur la softkey PGM + GRAPHIQUE
U Softkey DESSIN AUTO sur ON. Simultanément à
l'introduction des lignes du programme, la TNC
affiche chaque élément de contour dans la fenêtre
graphique de droite.
Quand l'affichage du graphique n'est pas souhaité, réglez la softkey
DESSIN AUTO sur OFF.
DESSIN AUTO ON ne visualise pas les répétitions de parties de
programme.
Exécution du graphique en programmation d'un
programme existant
U A l'aide des touches fléchées, sélectionnez la séquence jusqu'à
laquelle le graphique doit être exécuté ou appuyez sur GOTO et
saisir directement le numéro de la séquence choisie
U Relancer le graphique: appuyer sur la softkey RESET
+ START
Autres fonctions:
Fonction Softkey
Exécuter entièrement le graphique de
programmation
Exécuter pas à pas le graphique de
programmation
Exécuter entièrement le graphique de
programmation ou le finaliser après RESET +
START
Interrompre le graphique de programmation.
Cette softkey n’apparaît que quand la TNC est en
cours d'exécution d'un graphique de
programmation
