HEIDENHAIN TNC 640 395

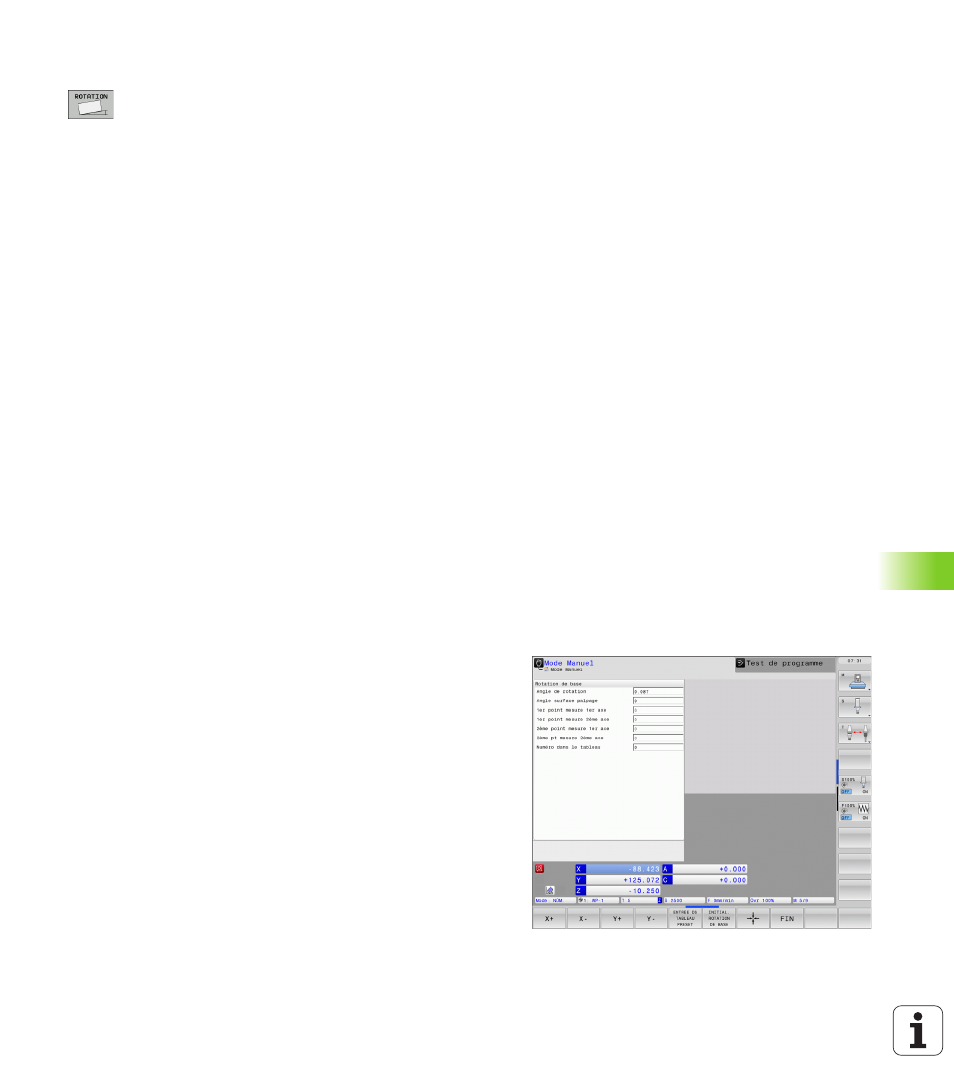

13.7 Compensation du désalignement de la pièce a
v
e
c un palpeur 3D
Déterminer la rotation de base
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE ROT
U Positionner le palpeur à proximité du premier point de
palpage
U Sélectionner le sens de palpage pour qu'il soit
perpendiculaire à l'axe de référence angulaire:
sélectionner l'axe et le sens avec la softkey
U Palpage: appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage
U Palpage: appuyer sur la touche START externe. La
TNC calcule la rotation de base et affiche l'angle dans
Angle de rotation =
U Activer la rotation de base: appuyer sur la softkey
INITIAL. ROTATION DE BASE
U Quitter la fonction de palpage: appuyer sur la softkey
FIN
Mémoriser la rotation de base dans le tableau
Preset
U Après l'opération de palpage, introduire le numéro de Preset dans le
champ Numéro dans tableau: dans lequel la TNC doit mémoriser la
rotation active
U Appuyer sur la softkey ENTRÉE DS TABLEAU PRESET pour
mémoriser la rotation de base dans le tableau Preset
Afficher la rotation de base
Lorsque vous sélectionnez à nouveau PALPAGE ROT, l'angle de la
rotation de base apparaît dans l'affichage de l'angle de rotation. La
TNC affiche également l'angle de rotation dans l'affichage d'état
supplémentaire (INFOS POS.)
L’affichage d’état fait apparaître un symbole pour la rotation de base
lorsque la TNC déplace les axes de la machine conformément à la
rotation de base.
Annuler la rotation de base
U Sélectionner la fonction de palpage: appuyer sur la softkey
PALPAGE ROT
U Introduire l'angle de rotation „0“; valider avec la softkey INIT
ROTATION DE BASE
U Quitter la fonction de palpage: appuyer sur la softkey FIN
