15.1 Gr
aphiques

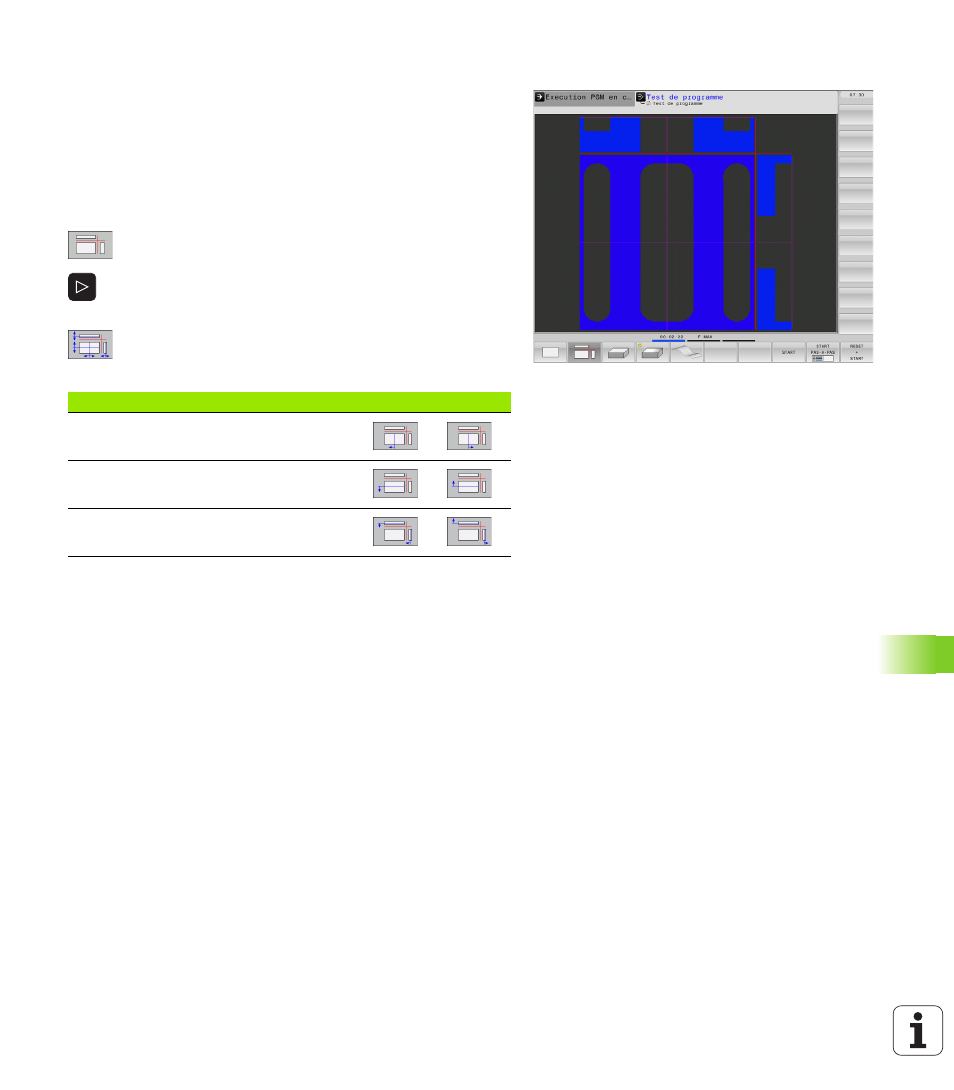

Représentation dans 3 plans
La pièce s'affiche en vue de dessus avec 2 coupes, comme sur un
plan. Le symbole en bas et à gauche indique si la représentation
correspond aux normes de projections 1 ou 2 selon DIN 6, chap. 1
(sélectionnable par MP7310).
Des fonctions de zoom sont disponibles dans la représentation dans
3 plans, voir „Agrandissement de la découpe”, page 422.
Vous pouvez aussi déplacer le plan de coupe avec les softkeys:
U Sélectionnez la softkey de la représentation de la
pièce dans 3 plans
U Commuter la barre des softkeys jusqu'à ce
qu'apparaisse la softkey des fonctions destinées à
déplacer le plan de coupe
U Sélectionner les fonctions destinées au déplacement
du plan de coupe: la TNC affiche les softkeys
suivantes:
La position du plan de coupe est visible dans l'écran pendant le
décalage.
Par défaut, le plan de coupe est au centre de la pièce dans le plan
d'usinage, et sur la face supérieure de la pièce dans l'axe d'outil.
Fonction Softkeys
Déplacer le plan de coupe vertical à droite
ou à gauche
Déplace le plan de coupe vertical en avant
ou en arrière
Déplace le plan de coupe horizontal en haut
ou en bas
