HEIDENHAIN TNC 640 219
7.
6 Ex
emples de pr
ogr
a
mmation

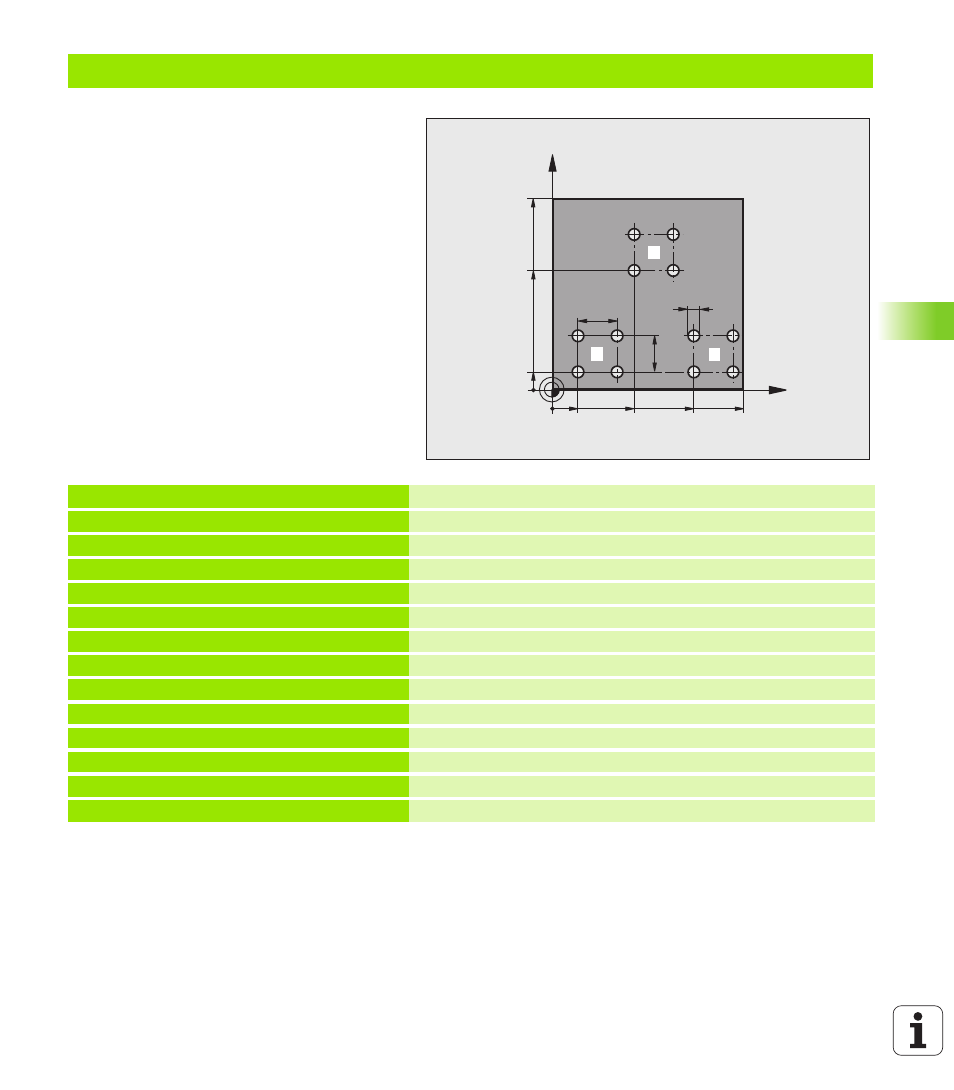

Exemple: groupe de trous
Déroulement du programme
„ Aborder les groupes de trous dans le
programme principal
„ Appeler le groupe de trous (sous-programme 1)
„ Ne programmer le groupe de trous qu'une
seule fois dans le sous-programme 1
%SP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 * Appel de l'outil
N40 G00 G40 G90 Z+250 * Dégager l'outil
N50 G200 PERCAGE Définition du cycle Perçage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-30 ;PROFONDEUR
Q206=300 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=2 ;SAUT DE BRIDE
Q211=0 ;TEMPO. AU FOND
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
