190 Programmation: programmer les contours
6.4 Cont
our
nag
e
s - Coor
données car
tésiennes

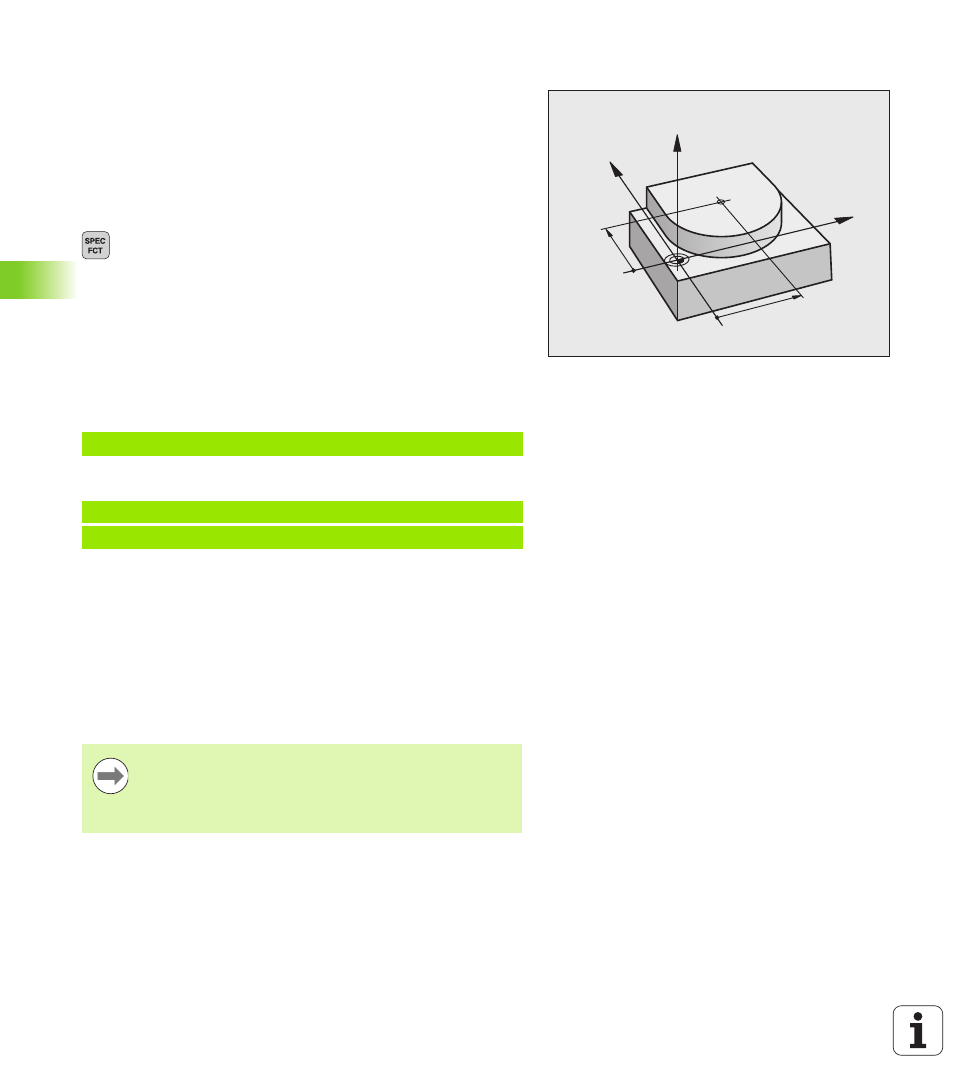

Centre de cercle I, J
Vous définissez le centre du cercle des trajectoires circulaires que
vous programmez avec les fonctions G02, G03 ou G05. Pour cela:
„ introduisez les coordonnées cartésiennes du centre du cercle dans
le plan d'usinage ou
„ validez la dernière position programmée ou
„ transférer les coordonnées avec la touche „TRANSFERT DE LA
POSITION EFFECTIVE“
U Programmer le centre du cercle: appuyer sur la touche
SPEC FCT
U Choisir la softkey FONCTIONS PROGRAMME
U Choisir la softkey DIN/ISO
U Choisir la softkey I ou J
U Introduire les coordonnées du centre ou
pour valider la dernière position programmée,
introduire: G29
Exemple de séquences CN
ou
Les lignes 10 et 11 du programme ne se réfèrent pas à la figure.
Durée de l’effet
Le centre du cercle reste valable jusqu'à ce que vous programmiez un
nouveau centre de cercle. Vous pouvez également définir un centre de
cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle en incrémental
Une coordonnée en incrémental du centre du cercle se réfère toujours
à la dernière position d'outil programmée.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Avec CC, vous désignez une position de centre de cercle:
l'outil ne se déplace pas à cette position.
Le centre du cercle sert également de pôle pour les
coordonnées polaires.
