.5 FONCTION TCPM (option de logiciel 2)
11.5 FONCTION TCPM (option de
logiciel 2)
Fonction

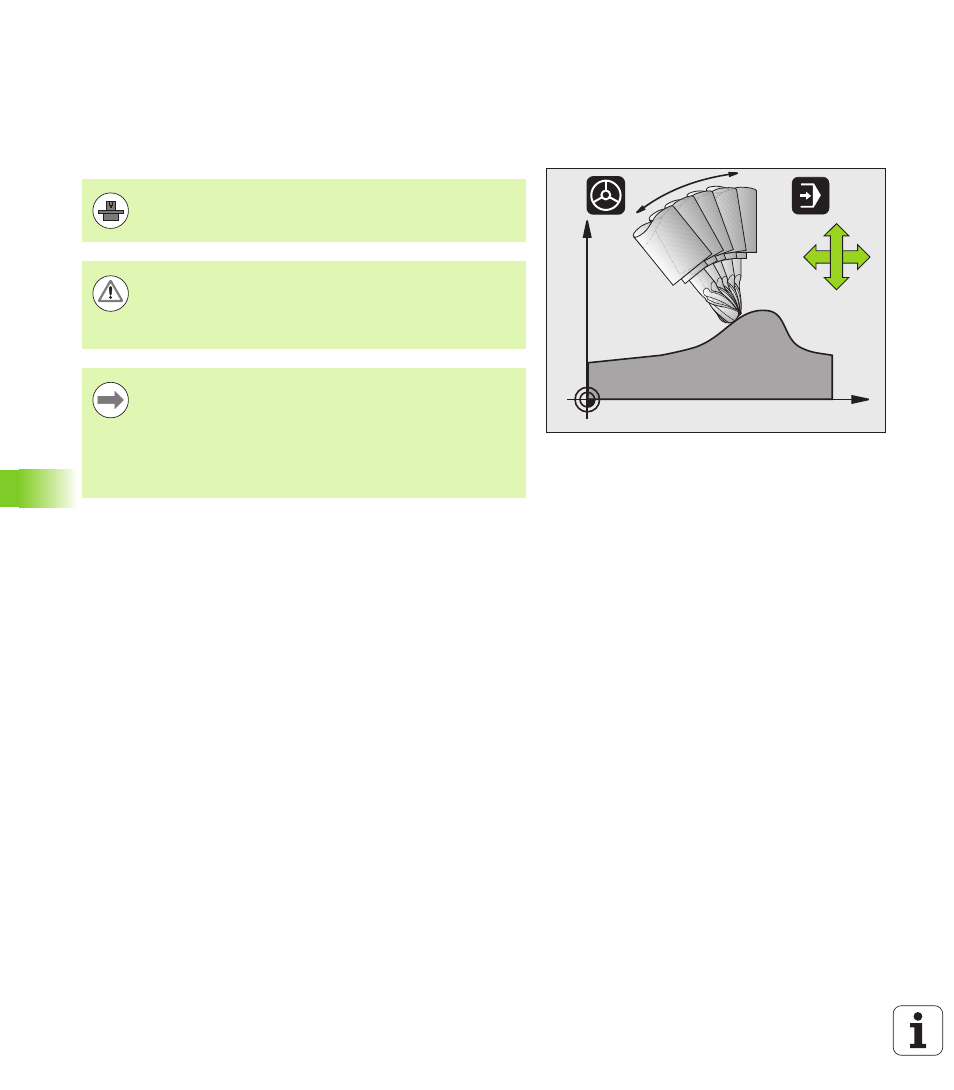

FONCTION TCPM est une extension de la fonction M128 qui permet de
définir le comportement de la TNC lors du positionnement des axes
rotatifs. Contrairement à M128, FONCTION TCPM permet de définir le
mode d'action de diverses fonctionnalités:
„ Mode d'action de l'avance programmée: F TCP / F CONT
„ Interprétation des coordonnées programmées des axes rotatifs
dans le programme CN: AXIS POS / AXIS SPAT
„ Mode d'interpolation entre la position initiale et la position-cible:
PATHCTRL AXIS
/ PATHCTRL VECTOR
X
Z
B
Z
X
La géométrie de la machine doit être définie par le
constructeur de la machine.
Pour les axes inclinés avec denture Hirth:
Ne modifier la position de l'axe incliné qu'après avoir
dégagé l'outil. Sinon, le déverrouillage de la denture
pourrait endommager le contour.
Avant les positionnements avec M91 ou M92 et avant un
TOOL CALL
: annuler FONCTION TCPM.
La longueur d'outil doit se référer au centre de la bille de la
fraise hémisphérique.
Lorsque FONCTION TCPM est active, la TNC affiche le
symbole TCPM dans l'affichage de positions.
