HEIDENHAIN TNC 640 163
5.2 Données d'outils
Test d'utilisation des outils
Le programme conversationnel à vérifier doit avoir été entièrement
simulé en mode Test de programme pour réaliser un test d'utilisation
d'outils.
Utiliser le Test d'utilisation des outils
En mode de fonctionnement Exécution de programme, et avec les
softkey UTILISATION OUTILS et TEST D'UTILISATION DES OUTILS,
vous pouvez vérifier, avant le start du programme, si les outils utilisés
sont disponibles et disposent d'une durée d'utilisation suffisante. La
TNC compare les valeurs effectives de durée d'utilisation du tableau
d'outils avec les valeurs nominales du fichier d'utilisation d'outils.

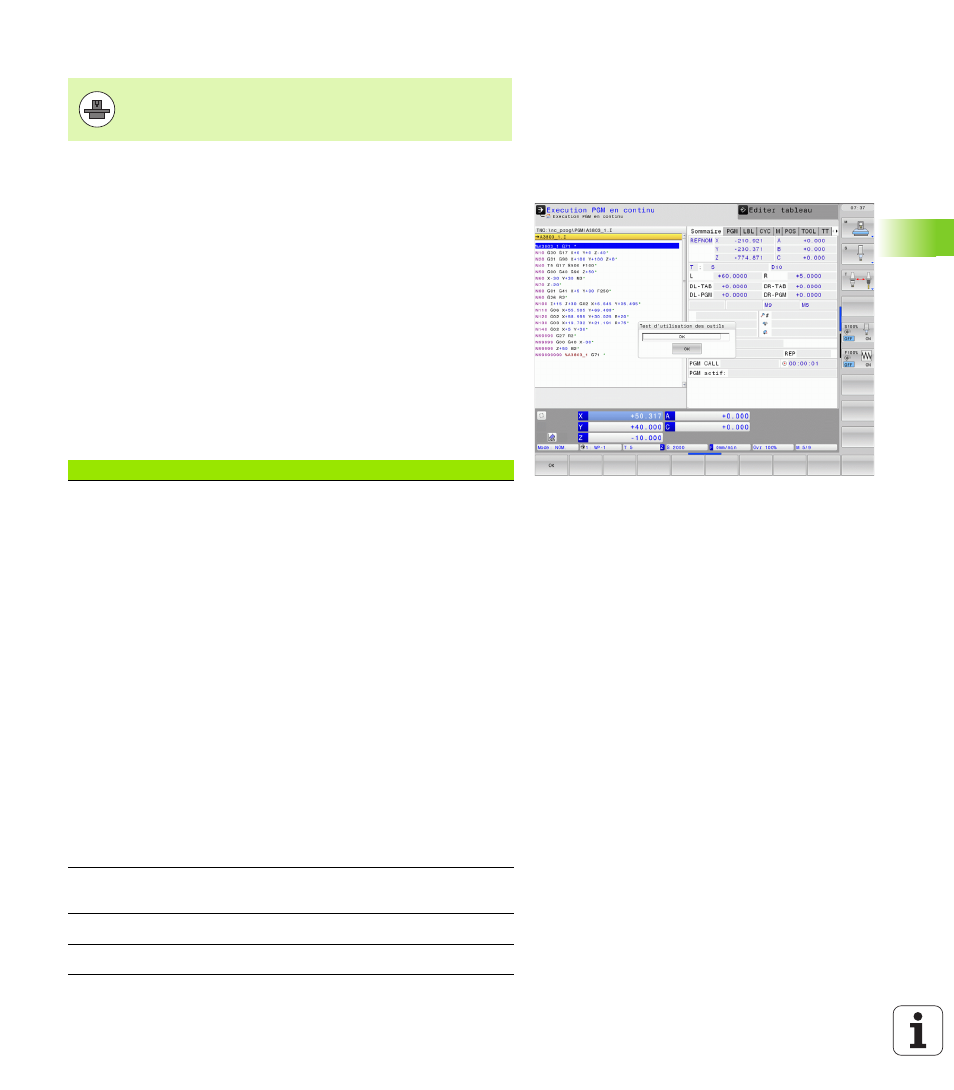

Lorsque vous appuyez sur la softkey TEST D'UTILISATION D'OUTILS,
la TNC affiche le résultat du test d'utilisation d'outils dans une fenêtre
auxiliaire. Fermer la fenêtre auxiliaire avec la touche ENT.
La TNC mémorise les durées d'utilisation d'outils dans un fichier
séparé portant l'extension pgmname.H.T.DEP. Le fichier d'utilisation
d'outils contient les informations suivantes:
La fonction de test d'utilisation d'outils doit être activée
par le constructeur de la machine. Consultez le manuel de
votre machine.
Colonne Signification
TOKEN „ TOOL : durée d'utilisation d'outil pour chaque
TOOL CALL . Les enregistrements sont
classés par ordre chronologique
„ TTOTAL : durée d'utilisation totale d'un outil
„ STOTAL : appel d'un sous-programme ; les
enregistrements sont classés par ordre
chronologique
„ TIMETOTAL : la durée d'usinage totale du
programme CN est affichée dans la colonne
WTIME
. Dans la colonne PATH, la TNC
enregistre le chemin d'accès du programme
CN concerné. La colonne TIME contient la
somme de toutes les lignes TIME (sans
déplacements en avance rapide). La TNC
met à 0 toutes les autres colonnes
„ TOOLFILE : dans la colonne PATH, la TNC
enregistre le chemin d'accès au tableau
d’outils que vous avez utilisé pour le test du
programme. Lors du test d’utilisation
d'outils, la TNC peut ainsi déterminer si
vous avez exécuté le test du programme
avec TOOL.T
TNR Numéro d'outil (–1: aucun outil encore
remplacé)
IDX Indice d'outil
NAME Nom d'outil du tableau
