13.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D

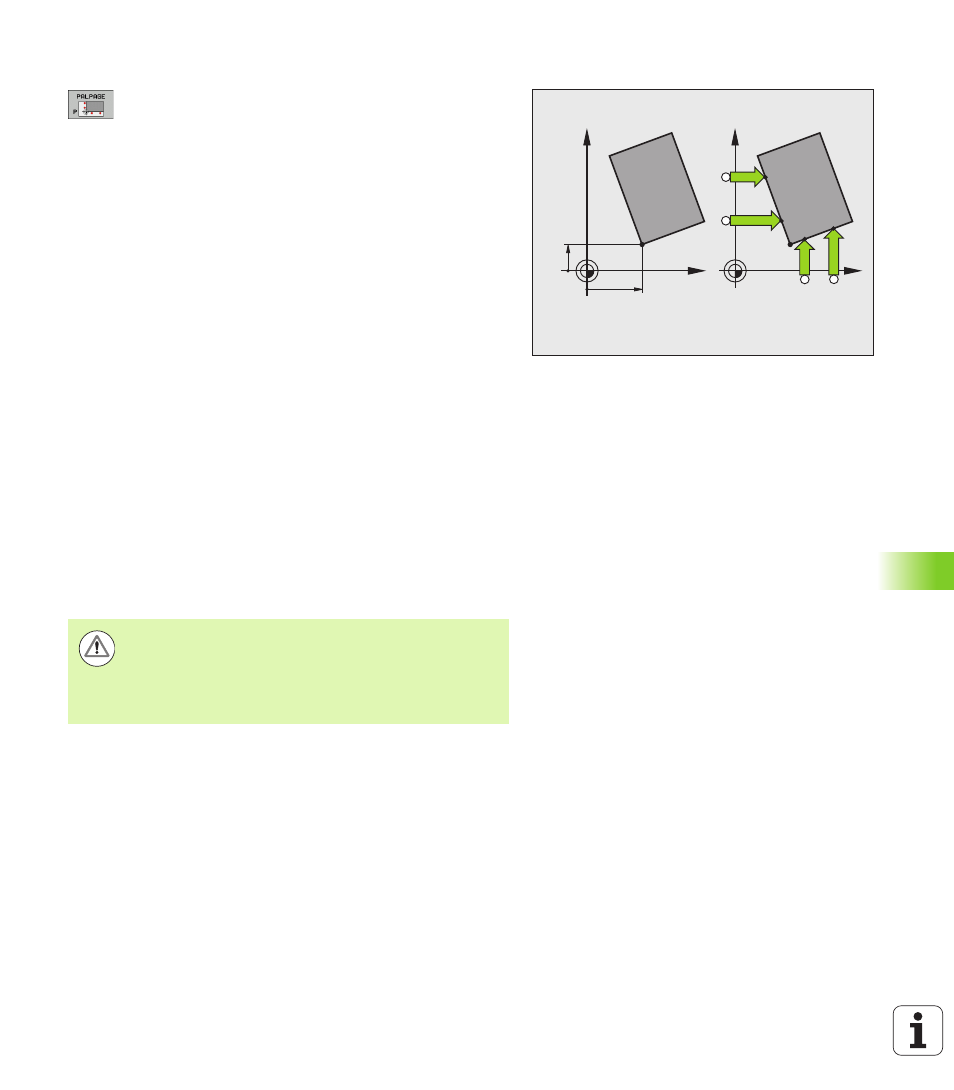

Coin comme point d'origine
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE P
U Positionner le palpeur à proximité du premier point de
palpage de la première arête de la pièce
U Sélectionner la direction de palpage: choisir avec la
softkey
U Palpage: appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage: appuyer sur la touche START externe
U Positionner le palpeur à proximité du premier point de
palpage de la deuxième arête de la pièce
U Sélectionner la direction de palpage: choisir avec la
softkey
U Palpage: appuyer sur la touche START externe
U Positionner le palpeur à proximité du deuxième point
de palpage de la même arête
U Palpage: appuyer sur la touche START externe
U Point d'origine : introduire dans la fenêtre du menu
les deux coordonnées du point d'origine, valider avec
la softkey INITIAL. point de référencevoir
„Enregistrer les valeurs mesurées avec les cycles
palpeurs dans le tableau Preset”, page 389
U Quitter la fonction de palpage: appuyer sur la softkey
FIN
P
X=?
Y=?
X
Y
P
X
Y
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez régler 3D-ROT sur Actif dans
les modes manuel et automatique.
