13.4 Initialisation du point d'or
igine sans palpeur 3D

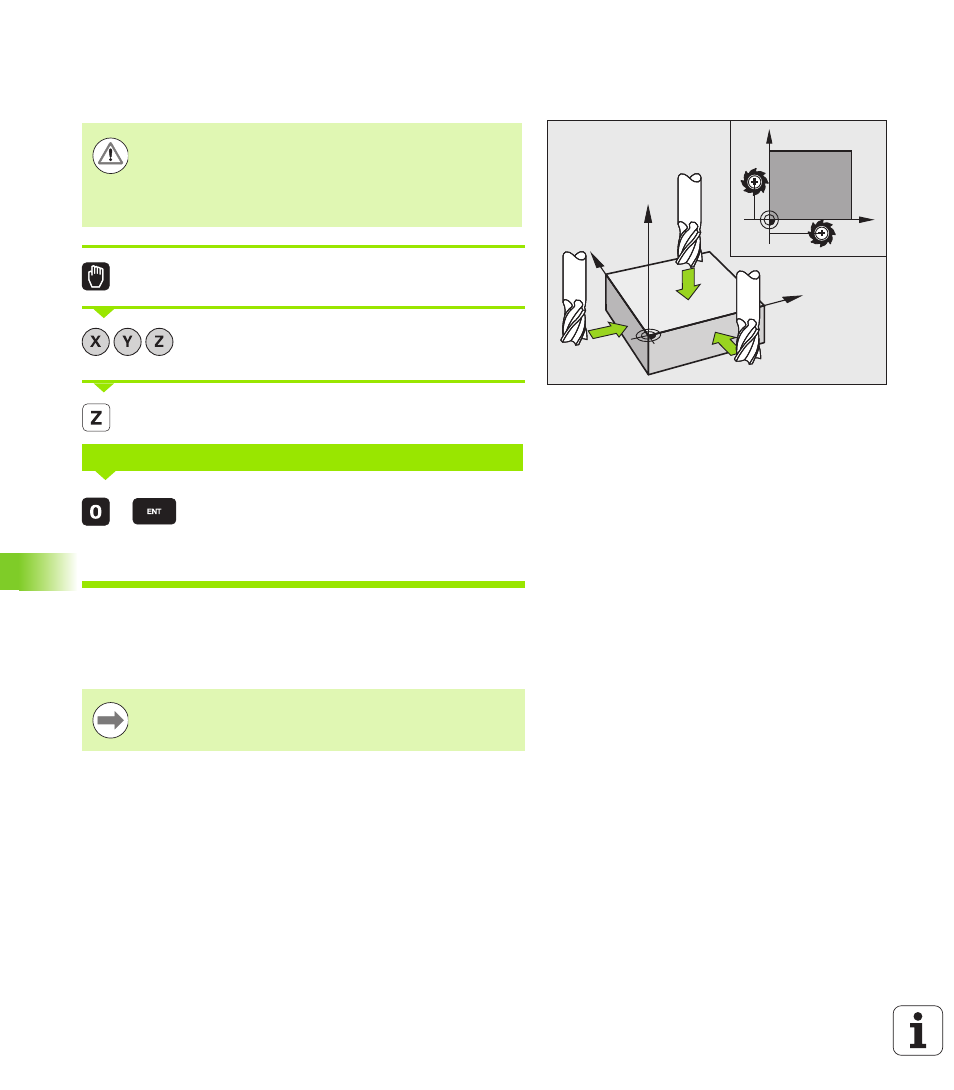

Initialiser le point d'origine avec les touches
d'axes
Sélectionner le mode Manuel
Déplacer l'outil avec précaution jusqu'à ce qu'il
touche la pièce (l'effleure)
Sélectionner l'axe
Outil zéro, axe de broche: initialiser l'affichage à une
position pièce connue (p. ex.0) ou introduire
l'épaisseur d de la cale. Dans le plan d'usinage: tenir
compte du rayon d'outil
De la même manière, initialiser les points d'origine des autres axes.
Si vous utilisez un outil préréglé dans l'axe de plongée, initialisez
l'affichage de l'axe de plongée à la longueur L de l'outil ou à la somme
Z=L+d.
Y
X
Z
X
Y
-R
-R
Mesure de protection
Si l'outil ne doit pas toucher la surface de la pièce, il faut
utiliser une cale d'épaisseur d. Pour le point d'origine,
introduisez une valeur additionnée de l'épaisseur d de la
cale.
INITIALISATION POINT D'ORIGINE Z=
La TNC enregistre automatiquement sur la ligne 0 du
tableau Preset le point d'origine initialisé avec les touches
d'axe.
