456 Fonctions MOD
16.5 Int
e
rf
ace Ether
n
et
16.5 Interface Ethernet
Introduction
En standard, la TNC est équipée d'une carte Ethernet pour connecter
la commande au réseau en tant que client. La TNC transfère les
données au moyen de la carte Ethernet
„ avec le protocole smb (server message block) pour systèmes
d'exploitation Windows ou
„ avec la famille des protocoles TCP/IP (Transmission Control
Protocol/Internet Protocol) et avec le NFS (Network File System)
Possibilités de connexion

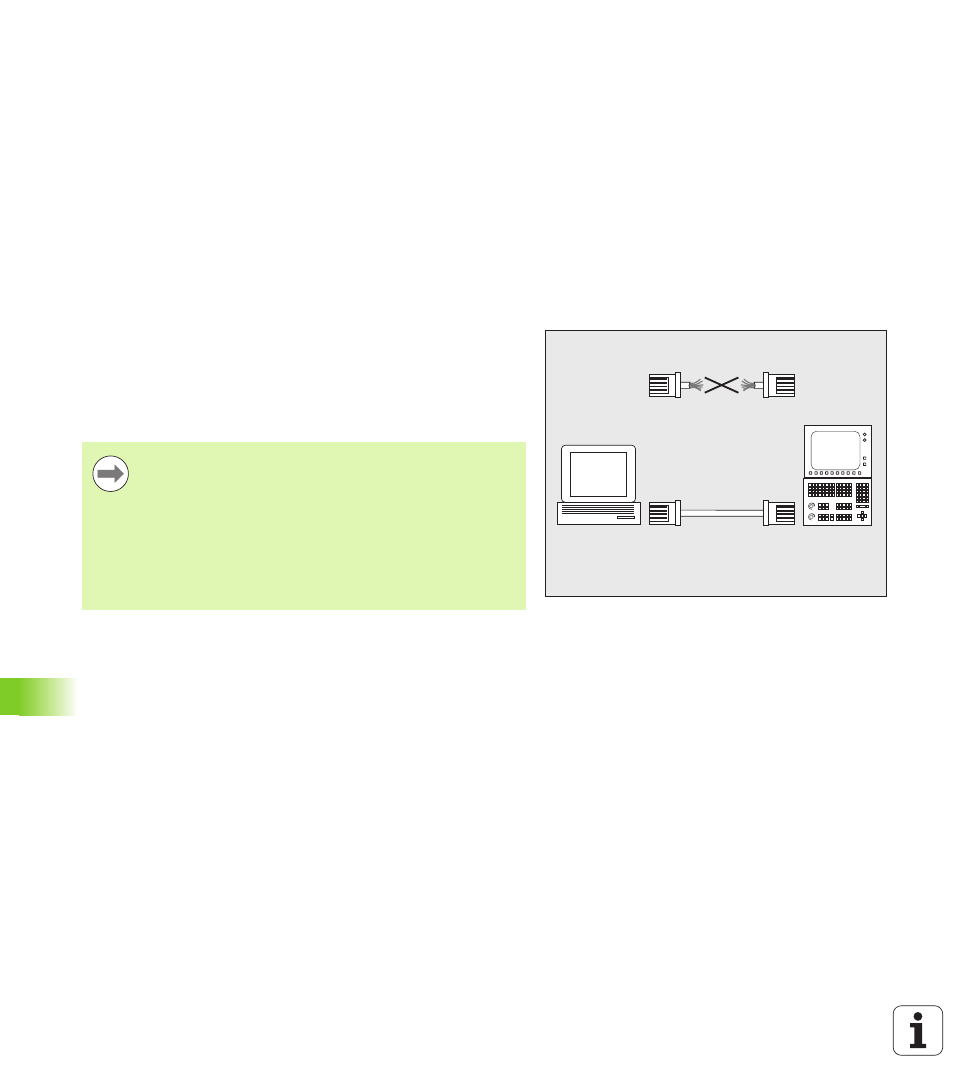

Vous pouvez connecter la carte Ethernet de la TNC via la prise RJ45
(X26,100BaseTX ou 10BaseT) à votre réseau ou directement à un PC.
La connexion est isolée galvaniquement de l'électronique de la
commande.
Pour le raccordement 100BaseTX ou 10BaseT, utilisez un câble
Twisted Pair pour connecter la TNC à votre réseau.
PC
TNC
10BaseT / 100BaseTx
La longueur maximale du câble entre la TNC et un point de
jonction dépend de la classe de qualité du câble et de son
enveloppe ainsi que du type de réseau (100BaseTX ou
10BaseT).
Vous pouvez également connecter à peu de frais la TNC
directement à un PC équipé d’une carte Ethernet. Pour
cela, connectez la TNC (raccordement X26) et le PC avec
un câble croisé Ethernet (désignation du commerce: ex.
câble patch croisé ou câble STP croisé)
