HEIDENHAIN TNC 640 325
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
11.2 La fonction PLANE: Inclinaison
du plan d'usinage (option de
logiciel 1)
Introduction
Avec la fonction PLANE (de l'anglais plane = plan), vous disposez d'une
fonction performante permettant de définir des plans d'usinage
inclinés de diverses manières
Toutes les fonctions PLANE disponibles dans la TNC définissent le plan
d'usinage souhaité indépendamment des axes rotatifs réellement
présents sur votre machine. Vous disposez des possibilités suivantes:
Les fonctions d'inclinaison du plan d'usinage doivent être
validées par le constructeur de votre machine!
La fonction PLANE ne peut être entièrement efficace que
sur des machines qui possèdent au moins deux axes
rotatifs (table et/ou tête). Exception: vous pouvez aussi
utiliser la fonction PLANE AXIAL si un seul axe rotatif est
présent ou actif sur votre machine.

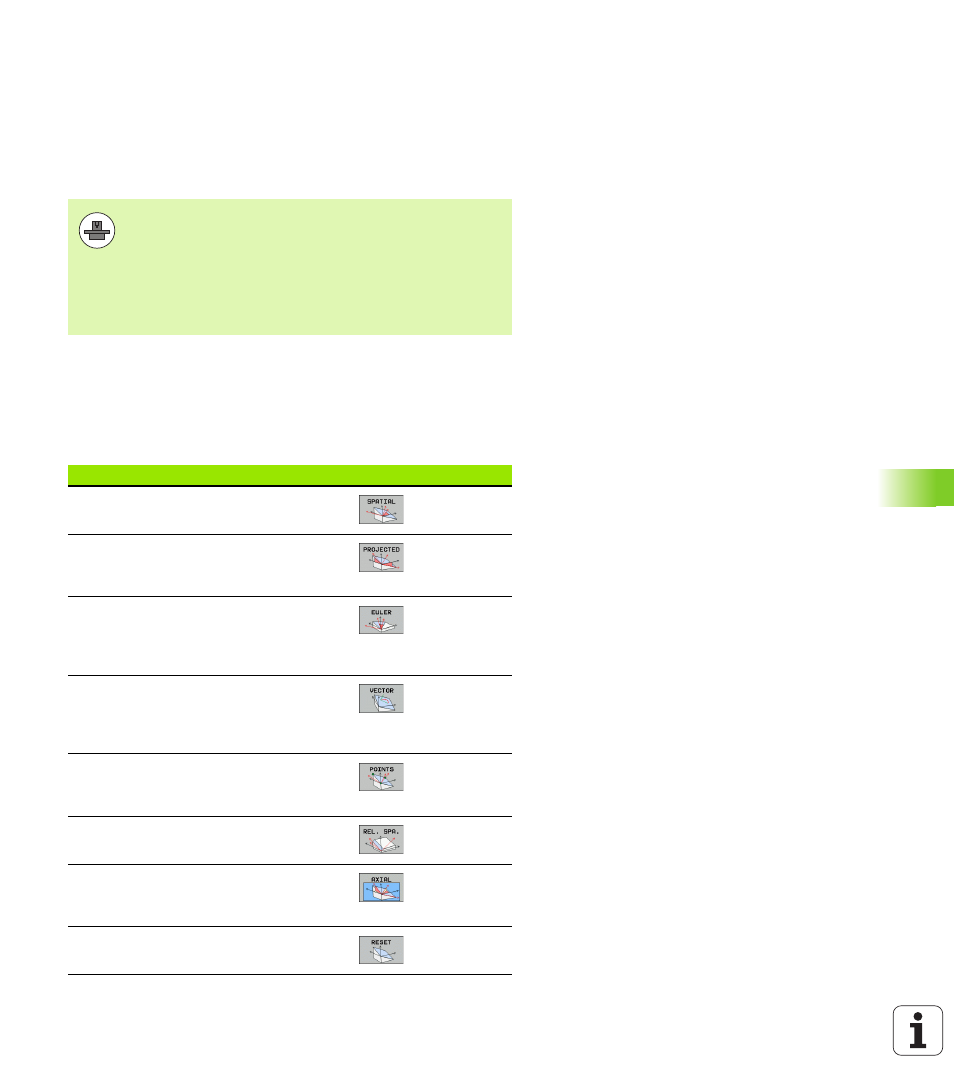

Fonction Paramètres nécessaires Softkey Page
SPATIAL Trois angles dans l'espace
SPA
, SPB, SPC
Page 329
PROJETÉ Deux angles de projection
PROPR
et PROMIN ainsi qu'un
angle de rotation ROT
Page 331
EULER Trois angles d'Euler
Précession (EULPR),
Nutation (EULNU) et Rotation
propre (EULROT), Page 333
VECTEUR Vecteur normal pour
définition du plan et vecteur
de base pour définition du
sens de l'axe X incliné Page 335
POINTS Coordonnées de trois
points quelconques du plan
à incliner Page 337
RELATIF Un seul angle dans
l'espace, en incrémental Page 339
AXIAL Jusqu'à trois angles d'axes
absolus ou incrémentaux
A
, B, C
Page 340
RESET Annuler la fonction PLANE Page 328
