396 Mode manuel et réglages
13.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D
13.8 Initialisation du point d'origine
avec palpeur 3D
Résumé
Avec les softkeys suivantes, vous sélectionnez les fonctions
destinées à initialiser le point d'origine de la pièce dégauchie:

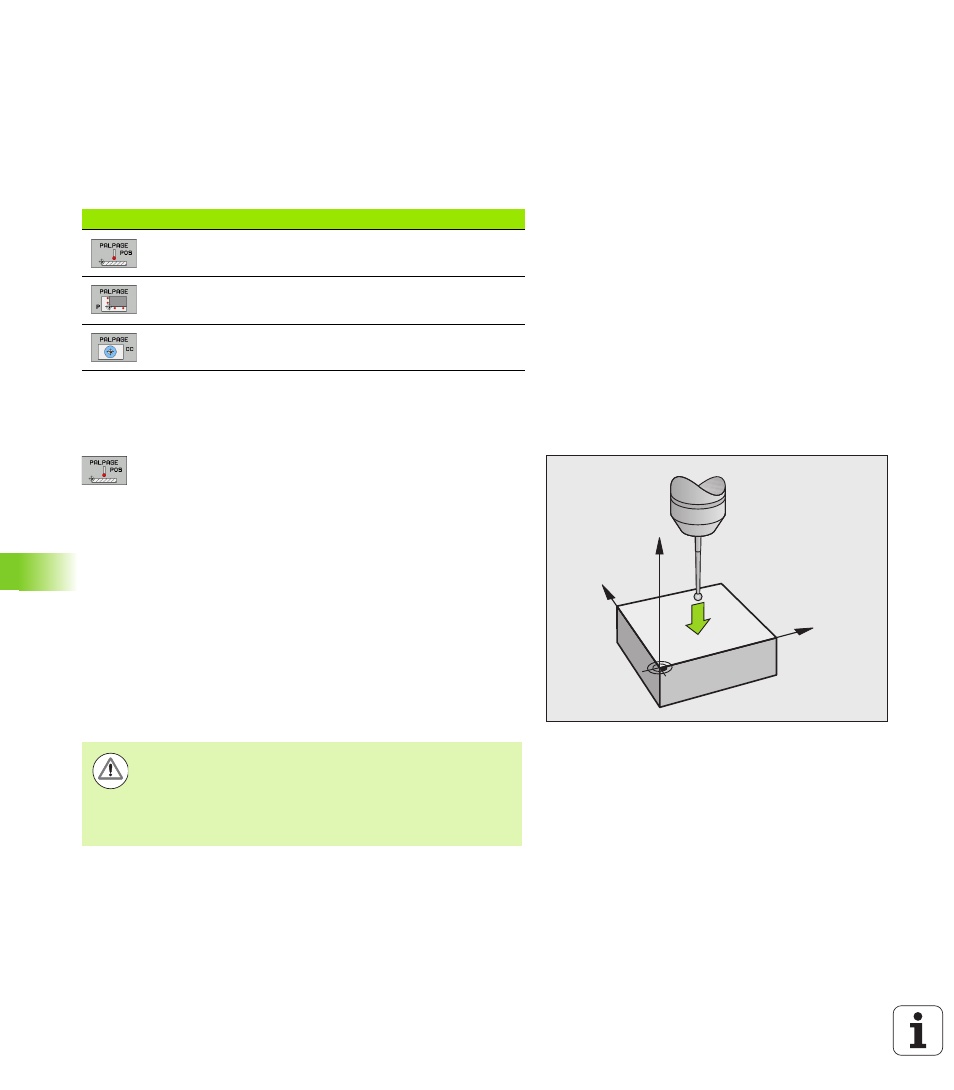

Initialisation du point d'origine sur un axe au
choix
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE POS
U Positionner le palpeur à proximité du point de palpage
U Sélectionner en même temps la direction de palpage
et l'axe dont le point d'origine doit être initialisé, p. ex.
palpage de Z dans le sens Z–: sélectionner par softkey
U Palpage: appuyer sur la touche START externe
U Point d'origine : introduire la coordonnée nominale,
valider avec la softkey INITIAL. POINT DE
RÉFÉRENCE, voir „Enregistrer les valeurs mesurées
avec les cycles palpeurs dans un tableau de points
zéro”, page 388
U Quitter la fonction de palpage: appuyer sur la softkey
FIN
Softkey Fonction Page
Initialiser le point d'origine sur un axe
donné avec Page 396
Initialisation d'un coin comme point
d'origine Page 397
Initialisation du centre de cercle
comme point d'origine Page 398
Y
X
Z
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez régler 3D-ROT sur Actif dans
les modes manuel et automatique.
