352 Programmation: usinage multiaxes
1
1
.4 F
onctions auxiliair
es pour les ax
es r
o
tatifs
Conserver la position de la pointe de l'outil lors
du positionnement des axes inclinés (TCPM*):
M128 (option -logiciel 2)
Comportement standard
La TNC déplace l'outil aux positions définies dans le programme
d'usinage. Dans le programme, si la position d'un axe incliné est
modifiée, le décalage qui en résulte sur les axes linéaires doit être
calculé et le déplacement doit être réalisé dans une séquence de
positionnement.

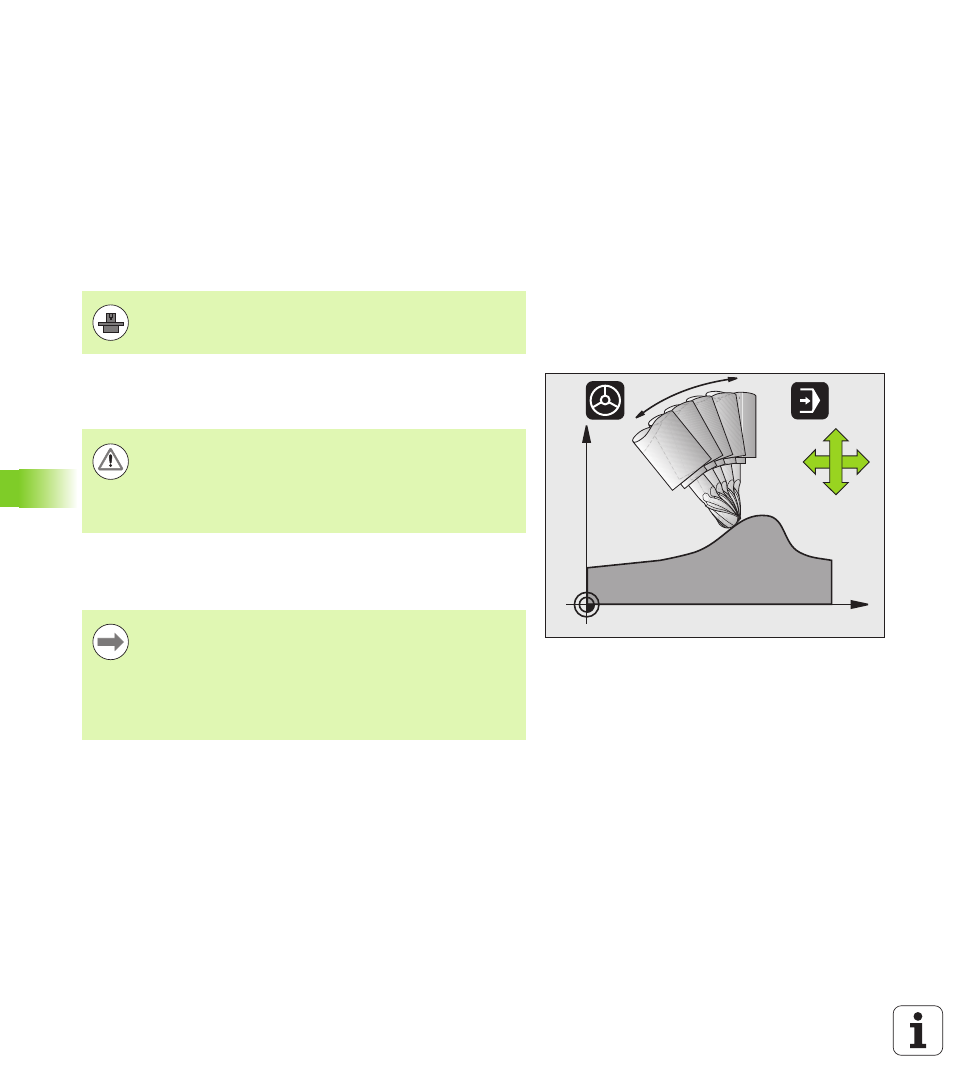

Comportement avec M128 (TCPM: Tool Center Point
Management)
Si la position d'un axe incliné commandé est modifiée dans le
programme, pendant la procédure d'inclinaison, la position de la pointe
de l'outil n'est pas modifiée par rapport à la pièce.
Après M128, vous pouvez également introduire une avance à laquelle
la TNC exécutera les déplacements de compensation dans les axes
linéaires.
M128 avec plateaux inclinés
Si vous programmez un déplacement du plateau incliné alors que M128
est active, la TNC fait pivoter le système de coordonnées en
conséquence. Faites pivoter p.ex. l'axe C de 90° (par un
positionnement ou un décalage du point zéro) et programmez ensuite
un déplacement dans l'axe X, la TNC exécute le déplacement dans
l'axe Y de la machine.
La TNC transforme également le point d'origine initialisé, décalé lors
du déplacement du plateau circulaire.
La géométrie de la machine doit être définie par le
constructeur dans la description de la cinématique.
X
Z
B
Z
X
Attention, danger pour la pièce!
Pour les axes inclinés avec denture Hirth: ne modifier la
position de l'axe incliné qu'après avoir dégagé l'outil.
Sinon, le déverrouillage de la denture pourrait
endommager le contour.
Avant les positionnements avec M91 ou M92 et avant une
séquence T: annuler M128.
La longueur d'outil doit se référer au centre de la bille de la
fraise hémisphérique.
Lorsque M128 est active, la TNC indique dans l'affichage
d'état le symbole TCPM.
