398 Mode manuel et réglages
13.8 Initialisation du point d'or
igine a
v
e
c palpeur 3D
Centre de cercle comme point d'origine
Vous pouvez utiliser comme points d'origine les centres de trous,
poches/îlots circulaires, cylindres pleins, tenons, îlots circulaires, etc..

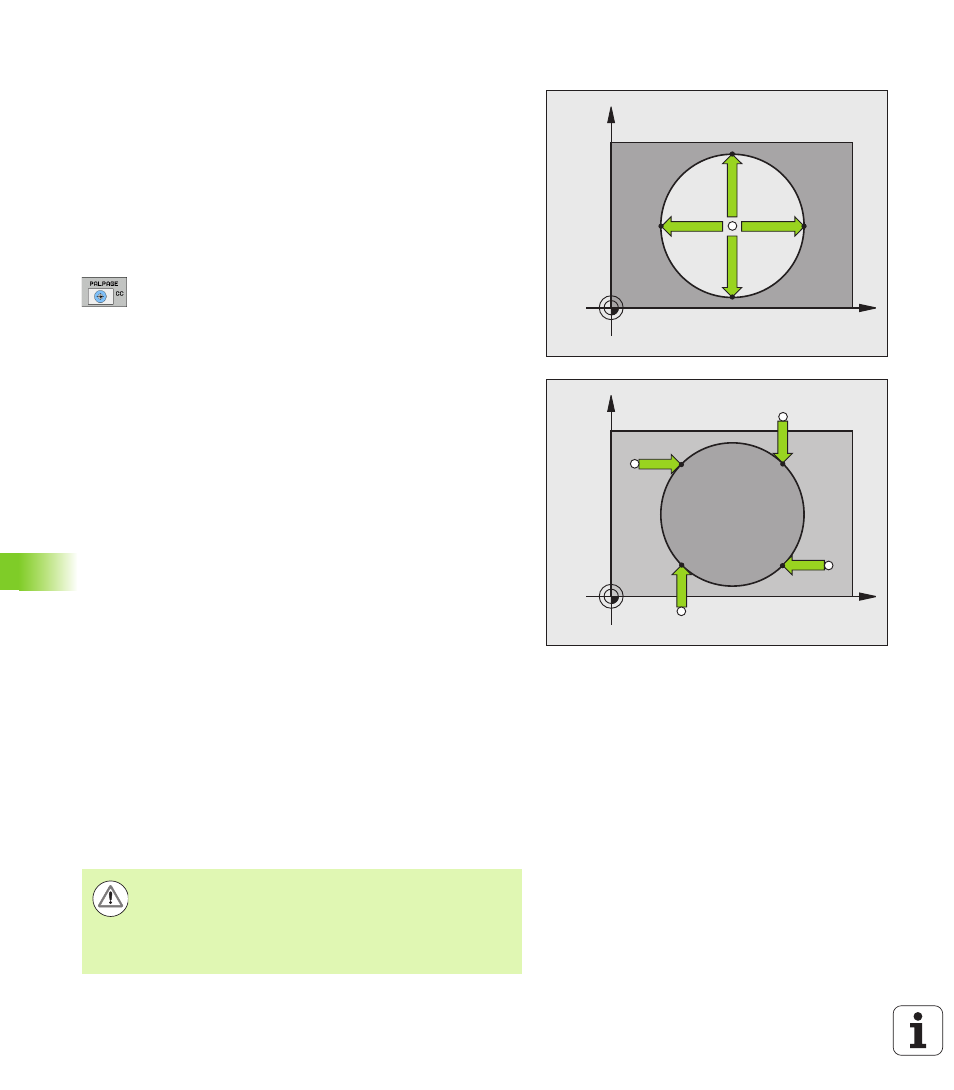

Cercle intérieur:
La TNC palpe automatiquement la paroi interne dans les quatre
directions des axes de coordonnées.
Pour des secteurs angulaires (arcs de cercle), vous pouvez
sélectionner au choix le sens du palpage.
U Positionner la bille du palpeur approximativement au centre du
cercle
U Sélectionner la fonction de palpage: appuyer sur la
softkey PALPAGE CC
U Palpage: appuyer quatre fois sur la touche START
externe. Le palpeur palpe successivement 4 points
de la paroi circulaire interne
U Point d'origine : dans la fenêtre du menu, introduire
les deux coordonnées du centre du cercle, valider
avec la softkey INITIAL. POINT D'ORIGINE ou inscrire
les valeurs dans un tableau (voir „Enregistrer les
valeurs mesurées avec les cycles palpeurs dans un
tableau de points zéro”, page 388, ou voir
„Enregistrer les valeurs mesurées avec les cycles
palpeurs dans le tableau Preset”, page 389)
U Quitter la fonction de palpage: appuyer sur la Softkey
FIN
Cercle extérieur:
U Positionner la bille de palpage à proximité du premier point de
palpage, à l’extérieur du cercle
U Sélectionner le sens de palpage: appuyer sur la softkey adéquate
U Palpage: appuyer sur la touche START externe
U Répéter la procédure de palpage pour les 3 autres points. voir figure
en bas et à droite
U Point d'origine : introduire les coordonnées du point d'origine,
valider avec la softkey INITIAL. POINT DE RÉFÉRENCE ou inscrire
les valeurs dans un tableau (voir „Enregistrer les valeurs mesurées
avec les cycles palpeurs dans un tableau de points zéro”, page 388
ou voir „Enregistrer les valeurs mesurées avec les cycles palpeurs
dans le tableau Preset”, page 389)
U Quitter la fonction de palpage: appuyer sur la softkey FIN
A l'issue du palpage, la TNC affiche les coordonnées actuelles du
centre du cercle ainsi que le rayon PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
Dans le cas ou vous utilisez les fonctions de palpage dans
un plan incliné, vous devez régler 3D-ROT sur Actif dans
les modes manuel et automatique.
