HEIDENHAIN TNC 640 335
1
1
.2 La f
onction PLANE: Inclinaison du plan d'usinag
e (option de logiciel 1)
Définir le plan d'usinage par deux vecteurs:
PLANE VECTOR
Application
Vous pouvez utiliser la définition d'un plan d'usinage au moyen de
deux vecteurs si votre système CAO est capable de calculer le
vecteur de base et le vecteur normal au plan d'usinage. Une
introduction normée n'est pas nécessaire. La TNC calcule la valeur
normée en interne. Vous pouvez ainsi introduire des valeurs entre
-9.999999 et +9.999999.

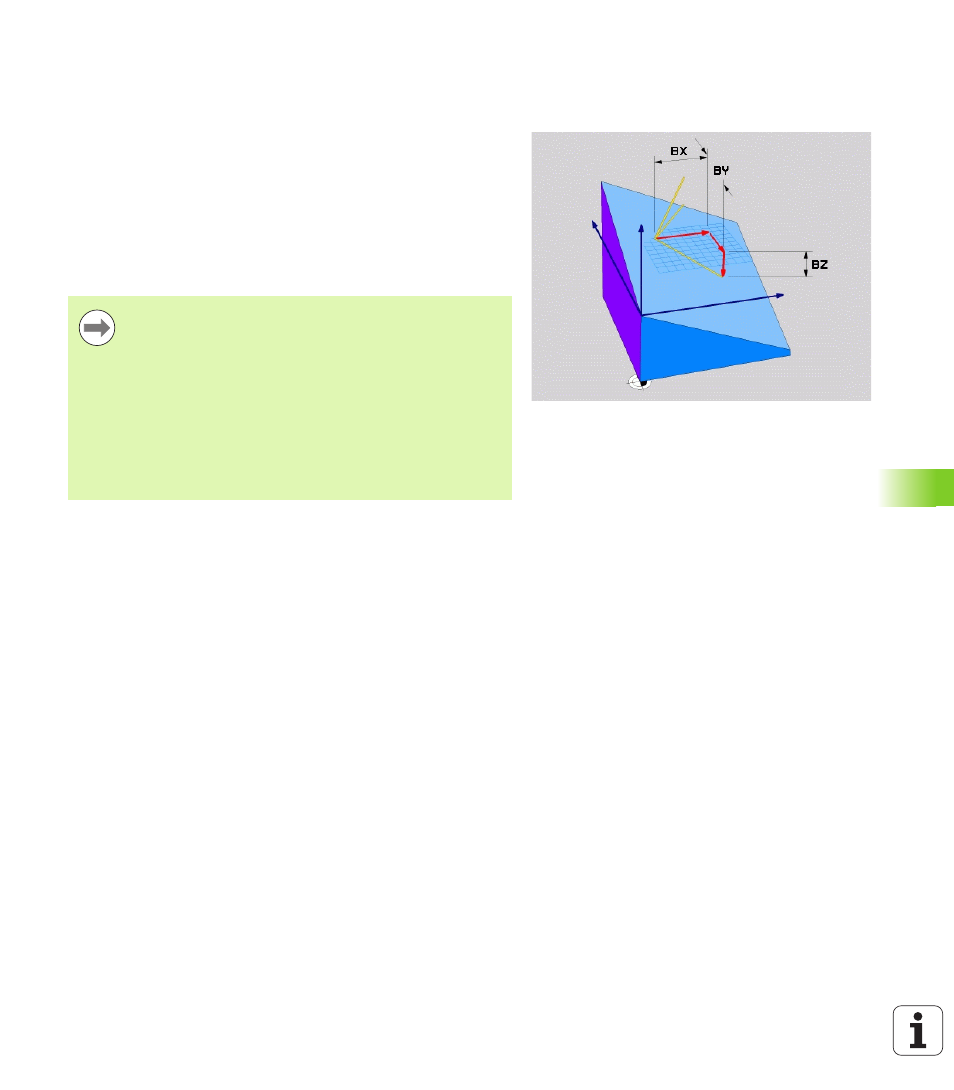

Le vecteur de base nécessaire à la définition du plan d'usinage est
défini par les composantes BX, BY et BZ (voir fig. en haut à droite). Le
vecteur normal est défini par les composantes NX, NY et NZ.
Remarques avant de programmer
Le vecteur de base définit la direction de l'axe principal du
plan d'usinage incliné. Le vecteur normal doit être au
dessus du plan incliné et perpendiculaire. Il détermine
ainsi l'orientation du plan.
En interne, la TNC calcule les vecteurs normés à partir des
valeurs que vous avez introduites.
Description des paramètres pour le comportement du
positionnement: voir „Définir le comportement de
positionnement de la fonction PLANE”, page 342
