Définir le plan d'usinage par trois points:
PLANE POINTS
Application

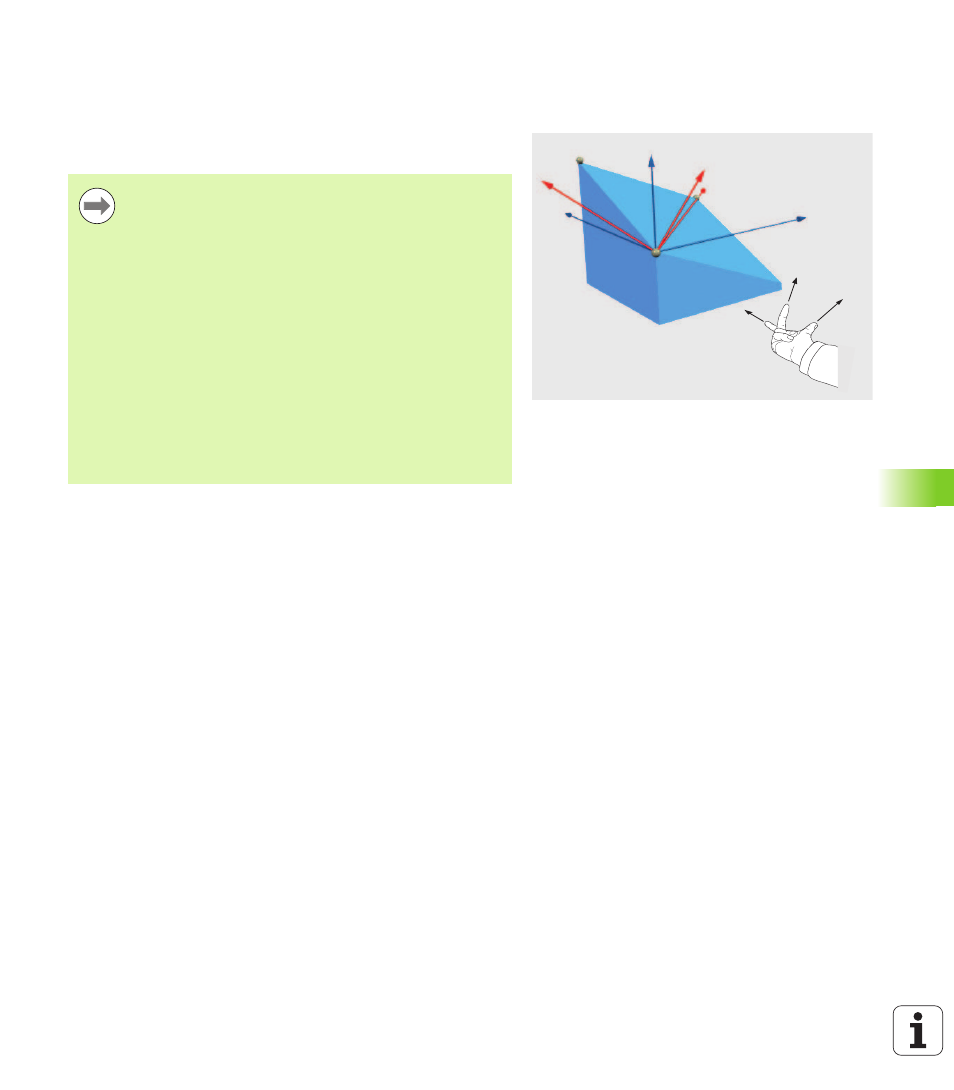

Trois points au choix, P1 à P3 permettent de définir un plan
d'usinage. Cela est possible avec la fonction PLANE POINTS.
+X
+Y
+Z
P1
P2
P3
Remarques avant de programmer
La droite reliant le point 1 au point 2 détermine le sens de
l'axe principal incliné (X avec axe d'outil Z).
Vous définissez le sens de l'axe d'outil incliné avec la
position du 3ème point par rapport à la droite reliant le
point 1 et le point 2. En tenant compte de la règle de la
main droite (pouce = axe X, index = axe Y, majeur = axe Z,
voir. figure en haut et à droite), le pouce (axe X) est orienté
du point 1 vers le point 2, l'index (axe Y) est orienté
parallèlement à l'axe incliné Y, en direction du point 3 et le
majeur est orienté en direction de l'axe d'outil incliné.
Les trois points définissent l'inclinaison du plan. La
position du point zéro actif n'est pas modifiée par la TNC.
Description des paramètres pour le comportement du
positionnement: voir „Définir le comportement de
positionnement de la fonction PLANE”, page 342
