HEIDENHAIN TNC 640 299
9.3 F
onctions auxiliair
es en r
a
ppor
t a
v
ec les coor
données
Comportement avec M92 – Point de référence machine
Si les coordonnées des séquences de positionnement doivent se
référer au point de référence machine, introduisez alors M92 dans ces
séquences.
Effet
M91 et M92 ne sont actives que dans les séquences de programme
où elles sont programmées.
M91 et M92 sont actives en début de séquence.
Point d'origine pièce
Si les coordonnées doivent toujours se référer au point zéro machine,
il est possible de bloquer l'initialisation du point d'origine d'un ou
plusieurs axes.
Si l'initialisation du point d'origine est bloquée sur tous les axes, la TNC
n'affiche plus la softkey INITIAL. POINT DE REFERENCE en mode
Manuel.

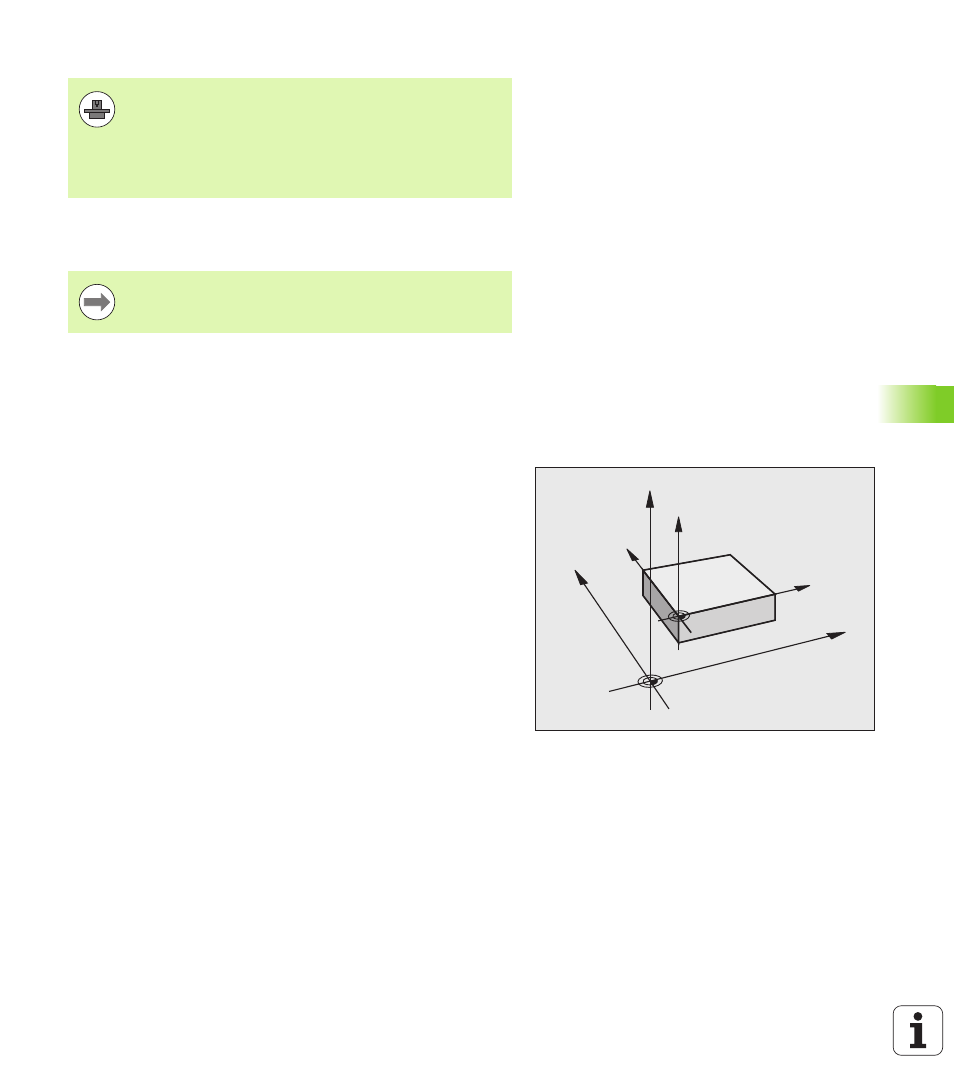

La figure montre les systèmes de coordonnées avec le point zéro
machine et le point zéro pièce.
M91/M92 en mode Test de programme
Si vous souhaitez également simuler graphiquement des
déplacements M91/M92, vous devez activer la surveillance de la zone
de travail et faire afficher la pièce brute se référant au point d'origine
initialisé, voir „Visualiser la pièce brute dans la zone d'usinage”, page
427.
En plus du point zéro machine, le constructeur de la
machine peut définir une autre position machine fixe (par
rapport au zéro machine).
Le constructeur de la machine définit pour chaque axe la
distance entre le point de référence machine et le point
zéro machine (voir manuel de la machine).
La TNC exécute également les corrections de rayon avec
M91 et M92. Toutefois, dans ce cas, la longueur d'outil
n'est pas prise en compte.
Z
X
Y
Z
Y
X
M
